Кабель КППГЭнг(А)-FRHF 10х1

Основные параметры

Сечение, кв. мм 1
Относительная влажность воздуха (t° до 35°С), % 98
Температура окружающей среды, °С от -50 до +50
Номинальная частота до, Гц 100
Нагрев жил в режиме перегрузки, °С 90
Температура жил при К. З., °С 250

Расшифровка КППГЭнг(А)-FRHF 10х1

В маркировке кабеля КППГЭнг(A)-FRHF 10х1 зашифрованы основные данные о типе кабеля, об использованных в производстве материалах, об элементах конструкции и параметры типоразмера.

  • К – кабель контрольный.
  • П – изоляция жил из безгалогенной полимерной композиции.
  • П – оболочка из полимерной композиции, не содержащей галогенов.
  • Г – отсутствие защитного покрова, т. е., кабель «голый».
  • нг – не распространяет горения при групповой прокладке.
  • (А) – индекс пожарной безопасности по категории А.
  • FR – (FireResistence) огнестойкий.
  • HF – (HalogenFree) безгалогенов.
  • 10 – число жил.
  • 1 – сечение, указанное в квадратных миллиметрах.
Сарансккабель Сарансккабель
В наличии
Цена:
429c
RUB In stock
Сумма всего заказа не менее 2000 руб
Доставка: Москва и регионы
м
Запрос коммерческого предложения
Кабель КППГЭнг(А)-FRHF 10х1
  • Копия вашего запроса отправится вам на E-mail, чтобы мы продолжили с вами качественного взаимодействие
0.0 (голосов 0)
5 stars - based on 1 reviews 5
Производитель - завод Сарансккабель Сарансккабель Сарансккабель
Производитель - завод Сарансккабель

Сфера применения КППГЭнг(А)-FRHF 10х1

Контрольный огнестойкий экранированный безгалогенный кабель КППГЭнг(A)-FRHF 10х1; код ОКП 3563113200, производится согласно требованиям ГОСТ 1508-78.

Приобрести кабель КППГЭнг(A)-FRHF 10х1 всегда можно в московском интернет-магазине «Икс Кабель». У нас представлен широкий ассортимент кабельно-проводниковой продукции, имеющей сертификаты соответствия и другие необходимые документы.

Мы сотрудничаем только с надежными, проверенными временем, партнерами. Нашим клиентам гарантируем:

  • Высокий уровень обслуживания.
  • Подходящие цены.
  • Бесплатные консультации специалистов.
  • Быстрое выполнение заявок.
  • Выгодную систему скидок.
  • Доставку купленных товаров в кратчайшие сроки по первому требованию заказчика в любой регион страны.

Кабелем КППГЭнг(A)-FRHF 10х1 выполняют стационарные подключения к сетям переменного тока напряжением 0,66 кВ частоты до 100 Гц и постоянного – до 1,0 кВ. Подключению подлежат электрические приборы, аппараты и клеммники установок и устройств, задействованных в автоматических системах управления различным технологическим оборудованием.

Кабель КППГЭнг(A)-FRHF 10х1 используют для прокладывания пучковых линий в помещениях и кабельных сооружениях.

Это безопасный огнестойкий проводник, отличающийся низкой коррозионной активностью газообразных продуктов горения и выделением малых объемов дыма при возгораниях, что позволяет применять его в:

  • дошкольных и общеобразовательных учреждениях.
  • операционных и реанимационных блоках стационаров.
  • местах с большим скоплением людей.
  • зданиях с работающими компьютерами и микропроцессорной техникой.
  • системах противопожарной защиты.
  • различных системах, которые должны сохранять работоспособность во время пожара.

Кабель КППГЭнг(A)-FRHF 10х1 имеет защитное экранирование от электромагнитных импульсов и преимущественно используется там, где требуется защита от влияния электромагнитных полей.

Изделие применяют в системах некоторых классов атомных электростанций вне герметичной зоны.

Во всех случаях необходима защита от воздействий механического характера во время эксплуатации.

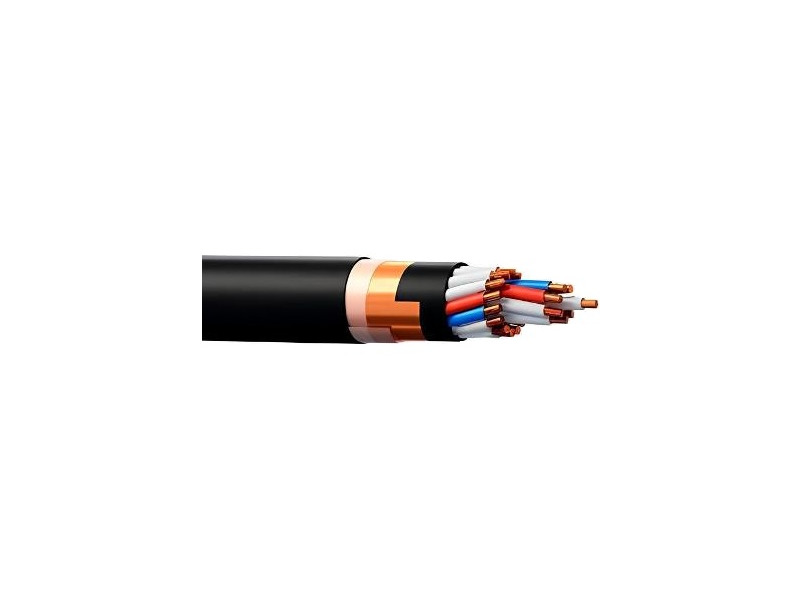

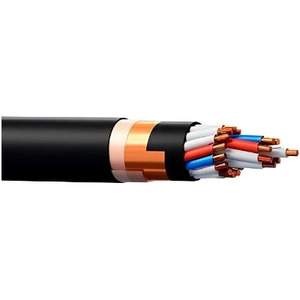

Конструкция кабеля КППГЭнг(А)-FRHF 10х1

В состав кабеля КППГЭнг(A)-FRHF 10х1 входят дополнительные элементы, защищающие жилы от повышенных температур и влияния внешних электромагнитных полей.

  • 1 – токопроводящая жила из медной цельнотянутой круглой проволоки сечением 1 кв. мм. Всего их – десять.
  • 2 – в роли термического барьера – наложенная с перекрытием поверх жилы обмотка из двух слюдосодержащих лент.
  • 3 – изоляция жил из безгалогенной полимерной композиции. Маркировка осуществляется с помощью цвета изоляции. Жилы скручены в повивы, в каждом есть счетная пара, одна жила – красная – направляющая, она указывает направление отсчета, другая – синяя – счетная, отсчет начинается от нее.
  • 4– внутренняя оболочка из полимерной композиции, не содержащей галогенов на основе полиолефинов, выполненная методом экструзии (продавливания) с одновременным заполнением всех промежутков.
  • 5 – обмотка из стеклянной или слюдосодержащей ленты.
  • 6 – медный экран из фольги либо ленты.
  • 7 – наружная оболочка из безгалогенной полимерной композиции.

Характеристики

Сечение, кв. мм 1
Относительная влажность воздуха (t° до 35°С), % 98
Температура окружающей среды, °С от -50 до +50
Номинальная частота до, Гц 100
Нагрев жил в режиме перегрузки, °С 90
Температура жил при К. З., °С 250
Масса (расчетная), кг/км 1021
Радиус изгиба, мм 160
Наружный диаметр, мм 26,7

Безаварийную работу кабеля КППГЭнг(A)-FRHF 10х1 весь заявленный срок – 30 лет, обеспечит выполнение условий транспортировки, хранения и правил эксплуатации.

  • Номинальное переменное напряжение сети 0,66 кВ при частоте до 100 Гц и постоянное – до 1 кВ.
  • Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
  • Рабочий диапазон температур: -50/+50°С.
  • Проведение прокладки и монтажа без предварительного прогрева изделия разрешается на морозе, не ниже -15°С.
  • Допустимая относительная влажность воздуха 98% при +35°С.
  • Допустимое усилие при протяжке по трассе – 50 Н/кв. мм.
  • Огнестойкость – промежуток времени, в который кабель способен функционировать в условиях воздействия огня, не меньше – 180 минут.
  • Сопротивление изоляции при t=20°С – 10 МОм/км.
  • Активное сопротивление жилы 12,3 Ом/км.
  • Длительно допустимый нагрев жил при эксплуатации – 70°С.
  • Нагрев жил в режиме перегрузки – 90°С.
  • Температура жил при К. З.– 250°С.
  • Масса – 1021 кг/км.
  • Внешний диаметр – 26,7 мм.
  • Радиус изгиба не менее 6 наружных диаметров – 160 мм.
