Кабель КВВГЭнг(A)-FRLS 4х4

Цена Наличие Заказ
272
RUB
В наличии
м
Купить в 1 клик
Купить КВВГЭнг(A)-FRLS 4х4
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Эм-кабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: КВВГЭнг(A)-FRLS 4х4 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки

Содержание:

Чем отличается КВВГЭнг(A)-FRLS 4х4 и область его применения

     Данная модификация контрольного огнестойкого экранированного кабеля имеет в своем составе экран из меди, который служит защитой проводника, а, значит, передаваемых по нему сигналов, от присутствующих в окружающем пространстве внешних электрических полей. Огнестойким его делают обмотки из стеклолент с содержанием слюды, расположенные непосредственно на токопроводящих жилах.

   Использование поливинилхлоридного пластиката с пониженной горючестью, в который внесены специальные добавки, позволили значительно снизить выделение дыма и подавить образование вредных газообразных продуктов горения. Главное назначение контрольных кабелей - вторичные цепи, а не силовые. Основное использование этого подвида - места с требованием защиты от влияния внешних электрических полей (для передачи сигналов без искажений). Его используют для неподвижного подсоединения к электрическим аппаратам и приборам. Подходит он для использования под открытым небом и в зонах высокой опасности взрывов.

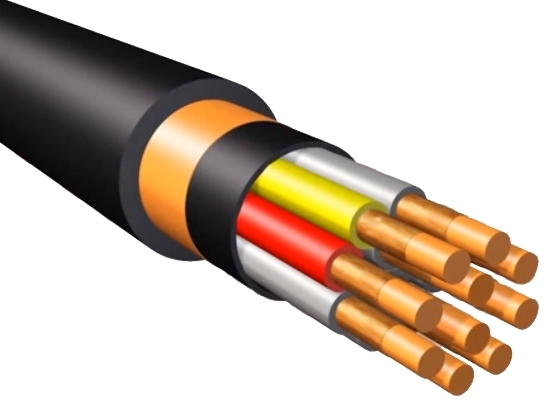

Provod kvvgeng(a)-frls

     Прокладку можно вести в:

  • различных помещениях;
  • тоннелях;
  • кабельных каналах;
  • коробах;
  • лотках.

     Делают подводку цепей, требующих защиты от влияния внешних электрических полей: к шкафам управления и контроля, пультам операторов. Используют для подключения в системах управления на атомных электростанциях, в местах с повышенными требованиями к безопасности. Все перечисленные качества, надежность и большой период времени работы определяют его высокое место на рынке кабельной продукции.

     Подробнее ознакомиться с параметрами, наличием на складах и стоимости товара есть возможность на нашем сайте. Прямо из дома осуществить покупку необходимого количества КВВГЭнг(A)-FRLS 4х4 высокого качества по отличной цене помогут в интернет - магазине Москвы. Производится доставка в любой регион Российской Федерации.

Как расшифровать маркировку

Обратим внимание на следующую запись: КВВГЭнг(A)-FRLS 4х4

Материал жил
отсутствие буквы А  жилы из меди
Вид кабеля
К  кабель контрольный
Материал изоляции жил
В  поливинилхлоридный пластикат
Оболочка кабеля
В  поливинилхлоридный пластикат
Дополнительная защита
Г  отсутствует защита (броня), т. е. "голый".
Э  экранированный
нг  в производстве применяются негорючие материалы
А  при прокладке пучками (группами) не происходит   распространения горения
FR  свойство огнестойкости к открытому огню  (Fire Resistance)
LS  проводник обладает свойством низкого образования дыма и  малого количества ядовитых газообразных продуктов горения
Цифровая маркировка
4  количество жил
4  сечение каждой

     Видео позволяет ознакомиться с производственными мощностями завода по изготовлению кабельной продукции:

Подробнее о конструкции

Все элементы проводника обозначены позициями на фото (в разрезе представлены варианты марки КВВГЭнг(A)-FRLS с различным количеством жил):

 shema kvvgeng(a)-frls

1 - жила, проводящая ток, представляет собой монолитную круглую проволоку из меди высокого качества;

2 - каждый проводник обмотан стеклолентами с содержанием слюды, это тепловой (термический) барьер, для защиты от высокой температуры;

3 - из поливинилхлоридного пластиката, пожарная опасность которого понижена, выполнена изоляция;

проводники скручиваются, образуя скрутку, разделенную на отдельные слои, в каждом слое есть два проводника, по цвету изоляции отличающиеся от остальных - это счетная пара, счетная жила имеет синюю изоляцию, с нее начинается счет; у второй - красная, носит название жила направления, показывает направление счета;

4 - из ПВХ пластиката пониженной пожарной опасности изготовлен разделительный слой;

5 - роль экрана выполняет обмотка из медной фольги или ленты, она наложена с перекрытием, чтобы во время сгиба не нарушалась целостность;

6 - материал наружной оболочки тот же ПВХ пластикат со сниженной пожарной опасностью, как в поз. 3, 4.

Немного об эксплуатации и технических параметрах

     Проводник выпускается на 660 вольт. Он нормально работает в условиях холодной зимы (-50°) и при жаркой погоде (+50°). Существуют ограничения при прокладке и монтаже: пятнадцатиградусный мороз является пределом ведения работ без предшествующего прогрева кабеля. Нормальная работа допускает нагрев жил до +70° (но не выше), при перегрузке - +90°, режим короткого замыкания предполагает нагрев в +250°.

     Не предъявляется никаких особых условий к его утилизации после окончания срока службы (тридцать лет), т. к. он не представляет опасности в отношении экологии. В трассах с поворотами необходимо соблюдение условия, что изгибать проводник можно радиусом, не меньше семи с половиной его наружных диаметров. Образующийся при горении дым не должен снижать светопроницаемость в испытательной камере больше, чем на сорок процентов.

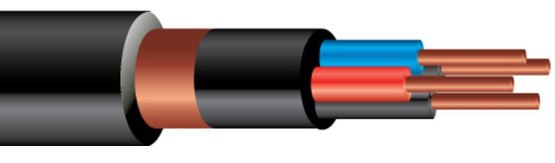

kvvgenga-frls

     Таблица дает некоторое представление о величинах, характерных для данной модификации:

Активное сопротивление жилы,  ом/км  Толщина изоляции жил, мм  Сопротивление изоляции, не менее, мОм/км
4,650,79,0



     Необходимо защитить прокладываемые трассы от влияния внешних электрических полей, выбирайте КВВГЭнг(A)-FRLS 4х4. Если работы будут вестись в местах с высокими требованиями к безопасности или там, где существует большая вероятность взрывов, однозначно нужно выбирать этот надежный проводник.

     Подробную информацию получите, обратившись на наш сайт. Приобрести нужный товар отличного качества по превосходной цене есть возможность, не выходя из своего дома, в московском интернет - магазине. По первому требованию покупателя предоставляется доставка во все уголки России.

      Видео расскажет как правильно выбрать сечение кабеля, опишет основные ошибки при выборе и расчете сечения кабеля.:

Характеристики

Марка
КВВГЭнг(A)-FRLS 4х4
Количество жил
4
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Сечение, мм
4
Номинальная частота, Гц
50
ГОСТ
ТУ 16.К71-337-2004
Срок службы, лет
не менее 30
Климатическое исполнение
В
Диапазон рабочих температур, °С
-50 до +50
Допустимая температура нагрева жилы , °С
+70
Максимальный нагрев короткого замыкания, °С
+250
Относительная влажность воздуха (при +35⁰С), %
98
Диаметр, мм
15,6
Категория размещения
5 по ГОСТ 15150-69
Масса (расчетная), кг/м
0,48
Снижение светопроницаемости
не более 50%
Электрическая безопасность
ГОСТ 12.2.007.14-75
Нераспространение горения
ГОСТ Р12176-89 категория А
