Кабель КВВГнг(А)-ХЛ 10x1,5
Сфера применения КВВГнг(А)-ХЛ 10x1,5
КВВГнг(А)-ХЛ 10x1,5 – контрольный холодостойкий кабель с медными жилами пониженной пожарной опасности, код ОКП 356314, изготавливается согласно требованиям ГОСТ 26411-85.
Если вы заинтересованы в высоком качестве используемой кабельной продукции, посетите наш интернет-магазин «Икс Кабель».
Мы предоставляем широкий ассортимент сертифицированной проводниковой продукции по хорошей цене.
У нас всегда:
- Демократичные цены.
- Внимательное отношение к заказчикам.
- Высокий уровень обслуживания.
- Быстрое выполнение заявок.
- Постоянно действующая удобная система скидок.
- Доставка приобретенных товаров в кратчайший срок по требованию клиента во все регионы России.
Кабель КВВГнг(А)-ХЛ 10x1,5 применяется для работы во вторичных цепях и служит для трансляции и распределения электроэнергии при строительстве, эксплуатации и ремонте объектов горнодобывающей, нефтяной и других отраслей промышленности в районах с холодным климатом.
Данное изделие отличает:
- Функционирование при низких температурах.
- Достаточно долгий срок службы.
- Экономичность.
- Надежность.
Кабелем прокладывают групповые трассы с любыми уклонами, вплоть до вертикальных.
Он служит для неподвижных подключений к:
- Электроприборам.
- Аппаратам.
- Устройствам распределения тока.
- Сборкам зажимов распределительных устройств.
- Клеммникам шкафов и пультов управления технологическими процессами.
Разрешено его использование внутри помещений и на открытом воздухе.
Прокладывают трассы в случаях, когда требуется обеспечить пожарную безопасность цепей группами в:
- Каналах.
- Тоннелях.
- Условиях агрессивной среды.
В таких случаях требуется оградить кабель от механических воздействий.
Допускается прокладывание проводника в земле (траншеях), если в местах выхода трасс на поверхность используются элементы защиты.

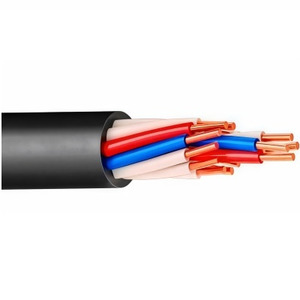

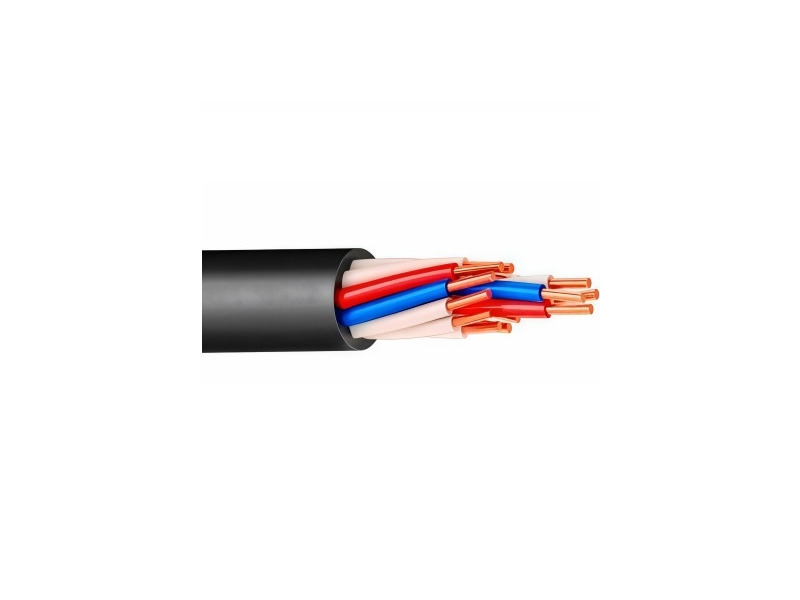

Конструкция кабеля КВВГнг(А)-ХЛ 10x1,5
Состав кабеля КВВГнг(А)-ХЛ 10x1,5 включает минимум необходимых элементов:
- 1 – десять медных жил из цельнотянутой круглой проволоки сечением 1,5 кв. мм.
- 2 – изоляция из поливинилхлоридного пластиката.
- 3 – разделительный слой – обмотка лентой из полиэтилентерефталатной пленки. Если прилипания изоляции к оболочке нет эту позицию исключают.
- 4 – жилы располагаются рядами – повивами. В каждом из них присутствует счетная пара, отличающаяся расцветкой изоляции: красная – у жилы направления, она показывает направление отсчета, синяя – у счетной, от которой ведут отсчет.
- 5 – Оболочка из ПВХ пластиката сниженной горючести, стойкого к действию низких температур.
Маркировка КВВГнг(А)-ХЛ 10x1,5
В условном обозначении кабеля КВВГнг(А)-ХЛ 10x1,5 зашифрована информация о том, к какому типу кабелей относится изделие, что за материалы используются при производстве, его отличительные особенности, характеристики типоразмера.
- К – контрольный кабель.
- В – винил, изоляция жил из ПВХ пластиката.
- В – винил, оболочка из того же полимера.
- Г – «голый», нет защитного покрытия.
- нг – не поддерживает горение при прокладке в пучках.
- (А) – индекс пожарной безопасности по категории А.
- ХЛ – климатическое исполнение – холодостойкий.
- 10 – количество жил, проводящих ток.
- 1,5 – поперечное сечение жилы – указано в квадратных миллиметрах.
Технические характеристики КВВГнг(А)-ХЛ 10x1,5
Чтобы обеспечить безаварийное функционирование кабеля КВВГнг(А)-ХЛ 10x1,5, следует выполнять рекомендации производителя и остальные установленные правила.
- Номинальное напряжение тока:
- переменного – 0,66 кВ частотой до 100 Гц.
- постоянного – 1,0 кВ.
- Климатическое исполнение ХЛ, категория размещения 1 – 4 по ГОСТ 15150-69.
- Диапазон температур для работы -60/+50°С.
- Работы по прокладке и монтажу без предварительного прогрева изделия разрешены до -15°С, дальнейшее снижение температуры требует прогрева.
- При монтаже допускаются нагрузки растягивания до 50 Н/кв. мм
- Выдерживает до 98% относительную влажность воздуха при +35°С.
- Срок службы не меньше:
- 15 лет:
- 25 лет – при прокладке в помещении.
- Сопротивление изоляции (t=20°С) не меньше 10 МОм/км.
- Максимальная рабочая температура жил – +70°С.
- Теоретический вес – (142 – 164) кг/км.
- Внешний диаметр – (9,5 –10,9) мм.
- Радиус изгиба не меньше шести наружных диаметров (57 – 65) мм.
Марка | КВВГнг(А)-ХЛ 10x1,5 |
---|---|
Материал изоляции | ПВХ пластикат |
Материал оболочки | ПВХ пониженной горючести |
Материал жилы | Медь |
Количество жил | 10 |
Сечение, мм | 1,5 |
Номинальное напряжение, кВ | 0,66 |
Относительная влажность воздуха (t° до 35°С), % | 98 |
Температура окружающей среды, °С | -60/+50°С |
Длительно допустимый нагрев, °С | +70°С |
Номинальная частота, Гц | 100 |
Наружный диаметр, мм | 9,5 |
Масса (расчетная), кг/км | 142 |
ГОСТ | ГОСТ 26411-85 |
Срок службы, лет | 15 |
