Кабель КВВГнг(А)-ХЛ 14x2,5

КВВГнг(А)-ХЛ 14x2,5 – контрольный холодостойкий кабель с медными жилами пониженной пожарной опасности, код ОКП 356314, изготавливается согласно требованиям ГОСТ 26411-85.

Если вы заинтересованы в высоком качестве используемой кабельной продукции, посетите наш интернет-магазин «Икс Кабель».

Мы предоставляем широкий ассортимент сертифицированной проводниковой продукции по хорошей цене.

У нас всегда:

• Демократичные цены.
• Внимательное отношение к заказчикам.
• Высокий уровень обслуживания.
• Быстрое выполнение заявок.
• Постоянно действующая удобная система скидок.
• Доставка приобретенных товаров в кратчайший срок по требованию клиента во все регионы России.

Кабель КВВГнг(А)-ХЛ 14x2,5 применяется для работы во вторичных цепях и служит для трансляции и распределения электроэнергии при строительстве, эксплуатации и ремонте объектов горнодобывающей, нефтяной и других отраслей промышленности в районах с холодным климатом.

Данное изделие отличает:

• Функционирование при низких температурах.
• Достаточно долгий срок службы.
• Экономичность.
• Надежность.

Кабелем прокладывают групповые трассы с любыми уклонами, вплоть до вертикальных.

Он служит для неподвижных подключений к:

• Электроприборам.
• Аппаратам.
• Устройствам распределения тока.
• Сборкам зажимов распределительных устройств.
• Клеммникам шкафов и пультов управления технологическими процессами.

Разрешено его использование внутри помещений и на открытом воздухе.

Прокладывают трассы в случаях, когда требуется обеспечить пожарную безопасность цепей группами в:

• Каналах.
• Тоннелях.
• Условиях агрессивной среды.

В таких случаях требуется оградить кабель от механических воздействий.

Допускается прокладывание проводника в земле (траншеях), если в местах выхода трасс на поверхность используются элементы защиты.

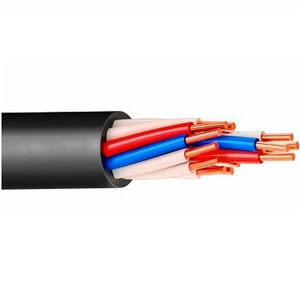

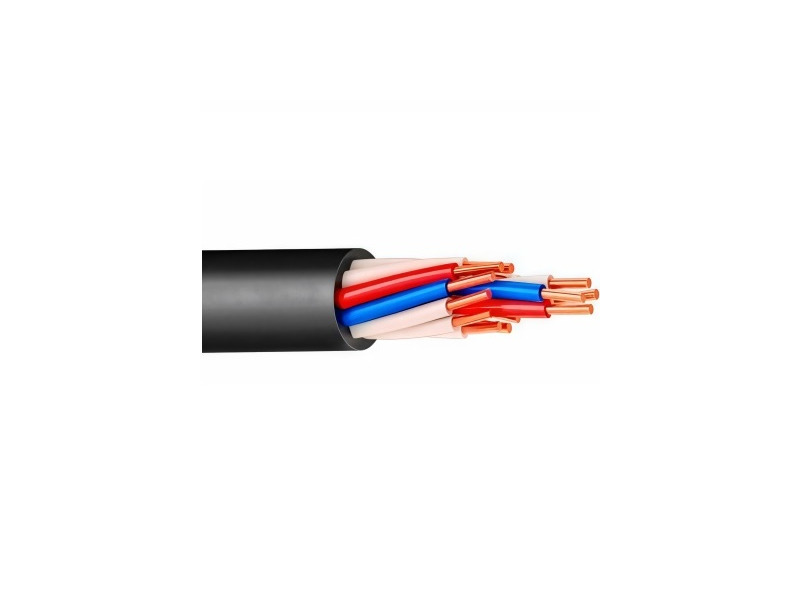

Состав кабеля КВВГнг(А)-ХЛ 14x2,5 включает минимум необходимых элементов:

• 1 – четырнадцать медных жилы из цельнотянутой круглой проволоки сечением 2,5 кв. мм.
• 2 – изоляция из поливинилхлоридного пластиката.
• 3 – разделительный слой – обмотка лентой из полиэтилентерефталатной пленки. Если прилипания изоляции к оболочке нет эту позицию исключают.
• 4 – жилы располагаются рядами – повивами. В каждом из них присутствует счетная пара, отличающаяся расцветкой изоляции: красная – у жилы направления, она показывает направление отсчета, синяя – у счетной, от которой ведут отсчет.
• 5 – Оболочка из ПВХ пластиката сниженной горючести, стойкого к действию низких температур.

В условном обозначении кабеля КВВГнг(А)-ХЛ 14x2,5 зашифрована информация о том, к какому типу кабелей относится изделие, что за материалы используются при производстве, его отличительные особенности, характеристики типоразмера.

• К – контрольный кабель.
• В – винил, изоляция жил из ПВХ пластиката.
• В – винил, оболочка из того же полимера.
• Г – «голый», нет защитного покрытия.
• нг – не поддерживает горение при прокладке в пучках.
• (А) – индекс пожарной безопасности по категории А.
• ХЛ – климатическое исполнение – холодостойкий.
• 14 – количество жил, проводящих ток.
• 2,5 – поперечное сечение жилы – указано в квадратных миллиметрах.

Чтобы обеспечить безаварийное функционирование кабеля КВВГнг(А)-ХЛ 14x2,5, следует выполнять рекомендации производителя и остальные установленные правила.

• Номинальное напряжение тока:

 - переменного – 0,66 кВ частотой до 100 Гц.

 - постоянного – 1,0 кВ.

• Климатическое исполнение ХЛ, категория размещения 1 – 4 по ГОСТ 15150-69.
• Диапазон температур для работы -60/+50°С.
• Работы по прокладке и монтажу без предварительного прогрева изделия разрешены до -15°С, дальнейшее снижение температуры требует прогрева.
• При монтаже допускаются нагрузки растягивания до 50 Н/кв. мм
• Выдерживает до 98% относительную влажность воздуха при +35°С.
• Срок службы не меньше:

 - 15 лет:

 - 25 лет – при прокладке в помещении.

• Сопротивление изоляции (t=20°С) не меньше 10 МОм/км.
• Максимальная рабочая температура жил – +70°С.
• Теоретический вес – (500 – 525) кг/км.
• Внешний диаметр – (15,5 – 16,5) мм.
• Радиус изгиба не меньше шести наружных диаметров (90 – 99) мм.
