Кабель КВВГнг(А)-ХЛ 37x1

Основные параметры

Сечение, мм 1
Относительная влажность воздуха (t° до 35°С), % 98
Температура окружающей среды, °С -60/+50°С
Масса (расчетная), кг/км 675
Наружный диаметр, мм 20

Расшифровка КВВГнг(А)-ХЛ 37x1

В условном обозначении кабеля КВВГнг(А)-ХЛ 37x1зашифрована информация о том, к какому типу кабелей относится изделие, что за материалы используются при производстве, его отличительные особенности, характеристики типоразмера.

  • К – контрольный кабель.
  • В – винил, изоляция жил из ПВХ пластиката.
  • В – винил, оболочка из того же полимера.
  • Г – «голый», нет защитного покрытия.
  • нг – не поддерживает горение при прокладке в пучках.
  • (А) – индекс пожарной безопасности по категории А.
  • ХЛ – климатическое исполнение – холодостойкий.
  • 37 – количество жил, проводящих ток.
  • 1 – поперечное сечение жилы – указано в квадратных миллиметрах.
Сарансккабель Сарансккабель
В наличии
Цена:
306c
RUB In stock
Сумма всего заказа не менее 2000 руб
Доставка: Москва и регионы
м
Запрос коммерческого предложения
Кабель КВВГнг(А)-ХЛ 37x1
  • Копия вашего запроса отправится вам на E-mail, чтобы мы продолжили с вами качественного взаимодействие
0.0 (голосов 0)
5 stars - based on 1 reviews 5
Производитель - завод Сарансккабель Сарансккабель Сарансккабель
Производитель - завод Сарансккабель

Сфера применения КВВГнг(А)-ХЛ 37x1

КВВГнг(А)-ХЛ 37x1 – контрольный холодостойкий кабель с медными жилами пониженной пожарной опасности, код ОКП 356314, изготавливается согласно требованиям ГОСТ 26411-85.

Если вы заинтересованы в высоком качестве используемой кабельной продукции, посетите наш интернет-магазин «Икс Кабель».

Мы предоставляем широкий ассортимент сертифицированной проводниковой продукции по хорошей цене.

У нас всегда:

  • Демократичные цены.
  • Внимательное отношение к заказчикам.
  • Высокий уровень обслуживания.
  • Быстрое выполнение заявок.
  • Постоянно действующая удобная система скидок.
  • Доставка приобретенных товаров в кратчайший срок по требованию клиента во все регионы России.

Кабель КВВГнг(А)-ХЛ 37x1 применяется для работы во вторичных цепях и служит для трансляции и распределения электроэнергии при строительстве, эксплуатации и ремонте объектов горнодобывающей, нефтяной и других отраслей промышленности в районах с холодным климатом.

Данное изделие отличает:

  • Функционирование при низких температурах.
  • Достаточно долгий срок службы.
  • Экономичность.
  • Надежность.

Кабелем прокладывают групповые трассы с любыми уклонами, вплоть до вертикальных.

Он служит для неподвижных подключений к:

  • Электроприборам.
  • Аппаратам.
  • Устройствам распределения тока.
  • Сборкам зажимов распределительных устройств.
  • Клеммникам шкафов и пультов управления технологическими процессами.

Разрешено его использование внутри помещений и на открытом воздухе.

Прокладывают трассы в случаях, когда требуется обеспечить пожарную безопасность цепей группами в:

  • Каналах.
  • Тоннелях.
  • Условиях агрессивной среды.

В таких случаях требуется оградить кабель от механических воздействий.

Допускается прокладывание проводника в земле (траншеях), если в местах выхода трасс на поверхность используются элементы защиты.

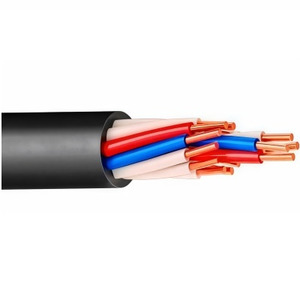

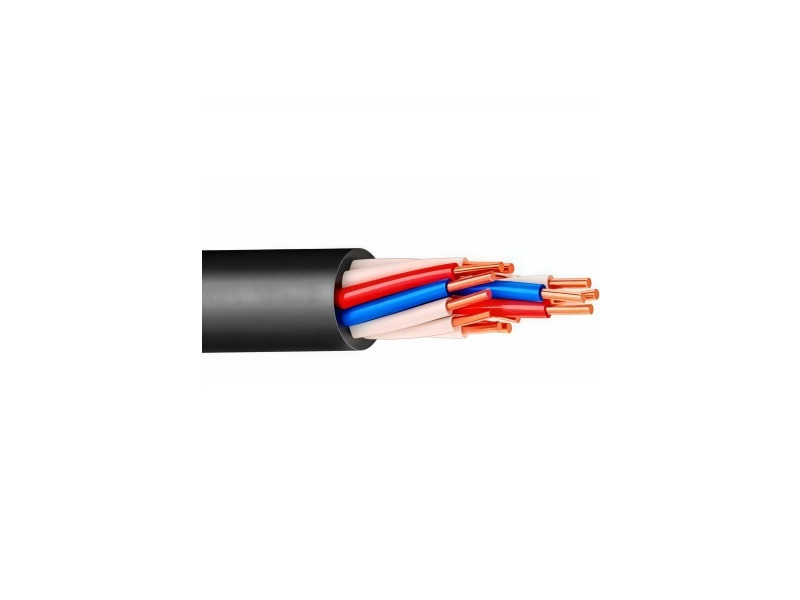

Конструкция кабеля КВВГнг(А)-ХЛ 37x1

Состав кабеля КВВГнг(А)-ХЛ 37x1 включает минимум необходимых элементов:

  • 1 – тридцать семь медных жилы из цельнотянутой круглой проволоки сечением 1 кв. мм.
  • 2 – изоляция из поливинилхлоридного пластиката.
  • 3 – разделительный слой – обмотка лентой из полиэтилентерефталатной пленки. Если прилипания изоляции к оболочке нет эту позицию исключают.
  • 4 – жилы располагаются рядами – повивами. В каждом из них присутствует счетная пара, отличающаяся расцветкой изоляции: красная – у жилы направления, она показывает направление отсчета, синяя – у счетной, от которой ведут отсчет.
  • 5 – Оболочка из ПВХ пластиката сниженной горючести, стойкого к действию низких температур.

Характеристики

Сечение, мм 1
Относительная влажность воздуха (t° до 35°С), % 98
Температура окружающей среды, °С -60/+50°С
Масса (расчетная), кг/км 675
Наружный диаметр, мм 20

Чтобы обеспечить безаварийное функционирование кабеля КВВГнг(А)-ХЛ 37x1, следует выполнять рекомендации производителя и остальные установленные правила.

  • Номинальное напряжение тока:

 - переменного – 0,66 кВ частотой до 100 Гц.

 - постоянного – 1,0 кВ.

  • Климатическое исполнение ХЛ, категория размещения 1 – 4 по ГОСТ 15150-69.
  • Диапазон температур для работы -60/+50°С.
  • Работы по прокладке и монтажу без предварительного прогрева изделия разрешены до -15°С, дальнейшее снижение температуры требует прогрева.
  • При монтаже допускаются нагрузки растягивания до 50 Н/кв. мм
  • Выдерживает до 98% относительную влажность воздуха при +35°С.
  • Срок службы не меньше:

 - 15 лет:

 - 25 лет – при прокладке в помещении.

  • Сопротивление изоляции (t=20°С) не меньше 10 МОм/км.
  • Максимальная рабочая температура жил – +70°С.
  • Теоретический вес – (650 – 700) кг/км.
  • Внешний диаметр – (19,5 – 20,5) мм.
  • Радиус изгиба не меньше шести наружных диаметров (115 – 125) мм.
