Кабель NYM 5x6
Основные параметры
| Марка | NYM 5x6 |
|---|---|
| Материал жилы | медь |
| Количество жил | 5 |
| Сечение жилы, мм2 | 6 |
| Материал изоляции жил | ПВХ пластикат |
| Материал оболочки | ПВХ пластикат |
Расшифровка NYM 5x6
Расшифровка обозначения NYM 5x6
N – (Normenleitung) – изделие соответствует классификации по немецким стандартам DIN VDE.
Маркировка кабеля VDE означает максимальное соответствие по всем требованиям – безопасности, техническим характеристикам, разработанным для данного виды кабелей:
- Сечение.
- Материалы.
- Цветовая маркировка.
- Обозначение на наружной оболочке.
Y – обозначение материала изоляции жил – поливинилхлорида (Isolierung der Adern aus Polyvinylchlorid).
M – (Mantel, mittlere mechanische Beanspruchung) – наличие защитной оболочки средней механической прочности.
5 – количество токопроводящих жил.
6 – сечение жилы в квадратных миллиметрах.
Сарансккабель Сарансккабель
Условия оплаты и доставки NYM 5x6
Купить кабель NYM 5x6 могут юридические и физические лица по безналичной оплате. Физические лица могут оплатить товар в банковском приложении по реквизитам или в отделении банка. В цену NYM 5x6 уже включен НДС. Кабель соответствует ГОСТу и имеет все необходимые сертификаты.
Доставка кабеля NYM 5x6 возможна по Москве и Московской области со склада по адресу г.Москва, ул.Складочная, дом 1, стр.5, ДЦ «Гульден». Доставка в другие города России осуществляется с помощью транспортных компаний ПЭК, Деловые Линии, ЖелДорЭкспедиция или других по согласованию.

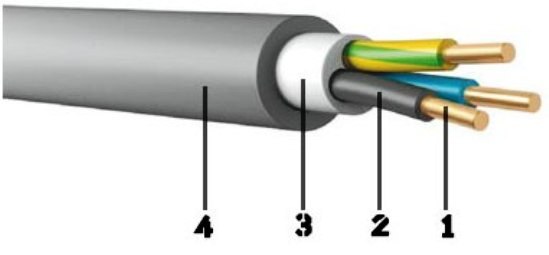

Состав кабеля NYM 5x6
В состав кабеля входит несколько элементов, которые определяют его функции и применение:
- 1 – токопроводящая жила – медная, круглой формы с поперечным сечением 6 кв. мм. Соответствует 2-му классу по IEC 60228:2004. В изделии 5 жил. Производят в двух вариантах:
а) монопроволочный
б) мультипроволочный
- 2 – изоляция из ПВХ пластиката номинальной толщиной 1,0 мм. Идентификация осуществляется путем оригинальной окраски изоляции. Для фазных жил соответственно:
- 1-я – коричневая
- 2-я – черная
- 3-я – серая
- 4-я – синяя (нулевая)
- или – двухцветная – желто-зеленая
- 3 – поясная изоляция из экструдированной мелонаполненной резиновой смеси, выполняющая функцию продольной герметизации. Одновременно заполняются все промежутки между скрученными жилами.
- 4 – внешняя оболочка – слой из мелонаполненной ПВХ композиции, не поддерживающей горения, номинальная толщина 1,6 мм. Цвет серый.
Характеристики NYM 5x6
| Марка | NYM 5x6 |
|---|---|
| Материал жилы | медь |
| Количество жил | 5 |
| Сечение жилы, мм2 | 6 |
| Материал изоляции жил | ПВХ пластикат |
| Материал оболочки | ПВХ пластикат |
| Номинальное переменное напряжение, кВ | 0,66/1 |
| Номинальная частота, Гц | 50 |
| Влажность воздуха при t 35°С, % | 98 |
| Температура окружающей среды, °С | -50 до +50 |
| Монтаж при температуре не ниже, °С | -5 |
| Масса, кг/км | 505 |
| Диаметр, мм | 15,4 |
| Радиус изгиба | 61,6 |
| ГОСТ, ТУ | DIN 57250, ТУ 3521-009-05755714-2002, VDE 0250 часть 204, ГОСТ 16442-80, ГОСТ 12.2.00714-75, DIN VDE 57250 |
| Эксплуатационный срок службы, лет | 30 |
Маркировка по стандарту DIN VDE говорит о максимальном соответствии технических характеристик всем требуемым нормам, включая безопасность.
- Номинальное напряжение 0,66 кВ переменного тока частотой 50 Гц.
- Виды климатического исполнения – УХЛ, категорий размещения 1 – 5 по ГОСТ 15150-69.
- Рабочий температурный диапазон -50/+50ºС.
- Относительная влажность воздуха не выше 98% при +35ºС.
- Не требуется предварительный прогрев перед прокладкой, если температура не ниже -5ºС. Проведение работ при дальнейшем понижении приведет к повреждению оболочки.
- Одиночная прокладка не приводит к распространению горения.
- Разрешается любое расположение изделия в пространстве при разводке трасс: горизонтальное, под уклоном, вертикальное.
- Вес кабеля – 505 кг/км.
- Наружный диаметр – 15,4 мм.
- Радиус изгиба кабеля не меньше 4-кратной величины его наружного диаметра – 61,6 мм.
- Сопротивление токопроводящей жилы – 3,1 Ом/км.
- Сопротивление изоляции – 6 Мом/км (при t=20ºС).
- +70ºС – длительно допустимая температура нагрева жил при эксплуатации.
