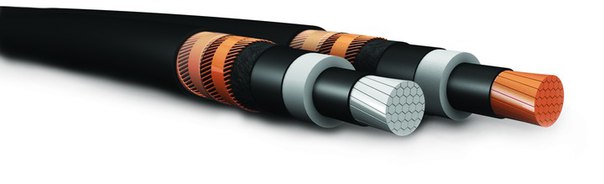

Кабель ПвВ 1х150/25-20
Основные параметры
| Марка | ПвВ 1х150/25-20 |
|---|---|
| Количество жил | 1 |
| Сечение, мм2 | 150 |
| Материал жилы | медь |
| Сечение экрана, мм2 | 25 |
| Материал изоляции жил | сшитый полиэтилен |
Расшифровка ПвВ 1х150/25-20
Правильное прочтение условного обозначения кабеля ПвВ 1х150/25-20 дает информацию о материалах, использованных в производстве, и о числовых параметрах типоразмера.
- Пв – изоляция жилы из сшитого полиэтилена (СП).
- В – винил, оболочка из ПВХ пластиката.
- 1 – число жил.
- 150 – поперечное сечение жилы в квадратных миллиметрах.
- 25 – минимальное сечение медного экрана.
- 20 – номинальное напряжение в киловольтах.
Сарансккабель Сарансккабель
Условия оплаты и доставки ПвВ 1х150/25-20
Купить кабель ПвВ 1х150/25-20 могут юридические и физические лица по безналичной оплате. Физические лица могут оплатить товар в банковском приложении по реквизитам или в отделении банка. В цену ПвВ 1х150/25-20 уже включен НДС. Кабель соответствует ГОСТу и имеет все необходимые сертификаты.

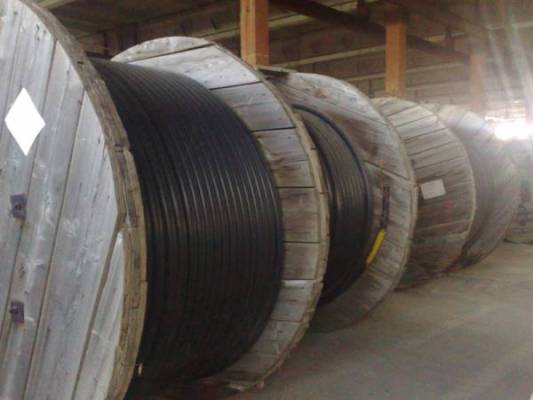

Доставка кабеля ПвВ 1х150/25-20 возможна по Москве и Московской области со склада по адресу г.Москва, ул.Складочная, дом 1, стр.5, ДЦ «Гульден». Доставка в другие города России осуществляется с помощью транспортных компаний ПЭК, Деловые Линии, ЖелДорЭкспедиция или других по согласованию.
На этой странице вы сможете рассчитать примерные стоимость и срок доставки в регионы России с помощью транспортных компаний:
Характеристики ПвВ 1х150/25-20
| Марка | ПвВ 1х150/25-20 |
|---|---|
| Количество жил | 1 |
| Сечение, мм2 | 150 |
| Материал жилы | медь |
| Сечение экрана, мм2 | 25 |
| Материал изоляции жил | сшитый полиэтилен |
| Материал оболочки | ПВХ пластикат |
| Номинальное переменное напряжение, кВ | 20 |
| Номинальная частота, Гц | 50 |
| Климатическое исполнение | УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69 |
| Относительная влажность воздуха (t° до 35°С), % | 98 |
| Температура окружающей среды, °С | -50 до +50 |
| Монтаж при температуре не ниже, °С | -15 |
| Масса (расчетная), кг/км | 2389 |
| Наружный диаметр, мм | 36,0 |
| Радиус изгиба | 15 наружных диаметров |
| ГОСТ, ТУ | ГОСТ 55025-2012 |
| Эксплуатационный срок службы, лет | 30 |
Соблюдение всех установленных правил от перевозки до эксплуатации позволит нормально функционировать кабелю ПвВ 1х150/25-20 весь установленный производителем срок.
- Номинальное переменное напряжение 20 кВ частотой 50 Гц.
- Климатическое исполнение УХЛ, категория размещения 1 и 2 согласно ГОСТ 15150-69.
- Диапазон температур для эксплуатации -50/+50°С.
- Температура прокладки без предварительного прогрева проводника, не ниже -15°С.
- Не влияет на нормальное функционирование относительная влажность воздуха до 98% при +35°С.
- Усилия тяжения при прокладке, не более – 50 Н/кв. мм.
- Электрическое сопротивление жилы (t=20°С), не более – 0,124 Ом/км.
-
Допустимые токовые нагрузки при прокладке в земле:
- в плоскости – 416 А;
- треугольником – 413 А.
- Допустимые токовые нагрузки при прокладке в воздухе:
- в плоскости – 574 А;
- треугольником – 503 А.
- Допустимый ток односекундного К. З. в медных экранах – 4,8 кА.
- Допустимый ток К. З. кабеля – 21,5 кА.
- Допустимый нагрев жил:
- длительно допустимый – 90°С;
- в режиме перегрузки – 130°С;
предельный при коротком замыкании – 250°С;
по условию невозгорания при К. З. – 400°С.
- Допустимый нагрев медного экрана – 350°С.
- Расчетная масса – 2389 кг/км.
- Внешний диаметр – 36,0 мм.
- Радиус изгиба не меньше 15 наружных диаметров – 540 мм.
- Срок службы – 30 лет.
