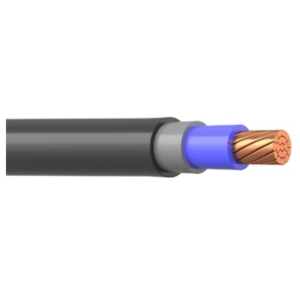

Кабель ПвВГнг(A)-LS 1x185мк-1
Основные параметры
| Сечение, мм | 185 |
|---|---|
| Относительная влажность воздуха (t° до 35°С), % | 98 |
| Температура окружающей среды, °С | от -50 до +50 |
| Макс. нагрев при КЗ, °С | 250 |
| Допустимый нагрев жил, °С по условию невозгорания при К. З. | 400 |
| Сопротивление изоляции, не менее, МОм/км | 50 |
Расшифровка ПвВГнг(A)-LS 1x185мк-1
В условном обозначении кабеля ПвВГнг(A)-LS 1x185мк-1 зашифрована информация о материалах, примененных при производстве проводника, об особенностях конструкции и даны сведенья о числовых параметрах конкретного типоразмера.
- Пв – изоляция из сшитого полиэтилена (ПЭ).
- В – винил, оболочка из поливинилхлоридного (ПВХ) пластиката.
- Г – «голый»: защитный покров отсутствует.
- нг – не распространяет горения при групповой прокладке.
- (А) – класс пожарной безопасности категория А.
- LS – (low smoke) выделение дыма и газов при горении пониженное.
- 1 – число жил.
- 185 – сечение жилы, записанное в квадратных миллиметрах.
Сарансккабель Сарансккабель
Условия оплаты и доставки ПвВГнг(A)-LS 1x185мк-1
Купить кабель ПвВГнг(A)-LS 1x185мк-1 могут юридические и физические лица по безналичной оплате. Физические лица могут оплатить товар в банковском приложении по реквизитам или в отделении банка. В цену ПвВГнг(A)-LS 1x185мк-1 уже включен НДС. Кабель соответствует ГОСТу и имеет все необходимые сертификаты.
Доставка кабеля ПвВГнг(A)-LS 1x185мк-1 возможна по Москве и Московской области со склада по адресу г.Москва, ул.Складочная, дом 1, стр.5, ДЦ «Гульден». Доставка в другие города России осуществляется с помощью транспортных компаний ПЭК, Деловые Линии, ЖелДорЭкспедиция или других по согласованию.
Характеристики ПвВГнг(A)-LS 1x185мк-1
| Сечение, мм | 185 |
|---|---|
| Относительная влажность воздуха (t° до 35°С), % | 98 |
| Температура окружающей среды, °С | от -50 до +50 |
| Макс. нагрев при КЗ, °С | 250 |
| Допустимый нагрев жил, °С по условию невозгорания при К. З. | 400 |
| Сопротивление изоляции, не менее, МОм/км | 50 |
| Индуктивное сопротивление кабеля, Ом/км | 0,078 |
| Масса (расчетная), кг/км | 2945 |
| Активное сопротивление жилы, не более, Ом/км | требует уточнения |
| Наружный диаметр, мм | 25,0 |
| Радиус изгиба, мм | 10 диаметров кабеля |
Выполнение всех установленных правил эксплуатации доведет время функционирования кабеля ПвВГнг(A)-LS 1x185мк-1 до срока, заявленного производителем – 30 лет.
- Номинальное переменное напряжение 0,66 и 1,0 кВ частотой 50 Гц.
- Климатическое исполнение В, категория размещения 1 – 5 согласно ГОСТ 15150-69.
- Температурный диапазон эксплуатации -50/+50°С.
- Минимальная температура прокладки без предварительного прогрева проводника – -15°С.
- Не влияет на работу изделия относительная влажность воздуха до 98% при +35°С.
- Сопротивление изоляции жил (t=20°С) не меньше – 50 МОм/км.
- Активное сопротивление жилы (t=20°С), не более – требует уточнения.
- Индуктивное сопротивление кабеля – 0,078 Ом/км.
- Длительно допустимые токовые нагрузки:
в нормальном режиме при 100% загрузке:
- в воздухе – 538 А;
- на земле – 443 А;
при перегрузке:
- в воздухе – 645 А;
- на земле – 518 А.
- Ток односекундного К. З. – 25,35 кА.
- Допустимый нагрев жил:
- длительно допустимый – 90°С;
- в режиме перегрузки – 130°С;
- предельно допустимый при коротком замыкании (продолжительность К. З. не более 5 с) – 250°С;
- по условию невозгорания при К. З. – 400°С.
- Прочность материала оболочки при растягивании – 50 Н/кв. мм.
- Расчетная масса – 2945 кг/км.
- Внешний диаметр – 25,0 мм. Радиус изгиба не меньше 10 наружных диаметров.
- Строительная длина – 450 м.
- Срок службы – 30 лет.
