Кабель ПвВГнг(A)-LS 5x10ок(N,PE)-1

Основные параметры

Сечение, мм 10
Относительная влажность воздуха (t° до 35°С), % 98
Макс. нагрев при КЗ, °С 250
Допустимый нагрев жил, °С по условию невозгорания при К. З. 400
Сопротивление изоляции, не менее, МОм/км 50
Индуктивное сопротивление кабеля, Ом/км 0,99

Расшифровка ПвВГнг(A)-LS 5x10ок(N,PE)-1

В условном обозначении кабеля ПвВГнг(A)-LS 5x10ок(N,PE)-1 зашифрована информация о материалах, примененных при производстве проводника, об особенностях конструкции и даны сведенья о числовых параметрах конкретного типоразмера.

  • Пв – изоляция из сшитого полиэтилена (ПЭ).
  • В – винил, оболочка из поливинилхлоридного (ПВХ) пластиката.
  • Г – «голый»: защитный покров отсутствует.
  • нг – не распространяет горения при групповой прокладке.
  • (А) – класс пожарной безопасности категория А.
  • LS(low smoke) выделение дыма и газов при горении пониженное.
  • 5 – число жил.
  • 10 – сечение жилы, записанное в квадратных миллиметрах.
Сарансккабель Сарансккабель
В наличии
Цена:
258c
RUB In stock
Сумма всего заказа не менее 2000 руб
Доставка: Москва и регионы
м
Запрос коммерческого предложения
Кабель ПвВГнг(A)-LS 5x10ок(N,PE)-1
  • Копия вашего запроса отправится вам на E-mail, чтобы мы продолжили с вами качественного взаимодействие
0.0 (голосов 0)
5 stars - based on 1 reviews 5
Производитель - завод Сарансккабель Сарансккабель Сарансккабель
Производитель - завод Сарансккабель

Сфера применения ПвВГнг(A)-LS 5x10ок(N,PE)-1

Силовой малодымный кабель ПвВГнг(A)-LS 5x10ок(N,PE)-1 с медными жилами в изоляции из сшитого полиэтилена и с оболочкой из поливинилхлоридного пластиката, не распространяющего горения, код ОКП 3533814900, изготавливается с выполнением требований ГОСТ 31996-2012.

В московском интернет-магазине «Икс кабель» представлен широкий ассортимент кабельной сертифицированной продукции, чем гарантируется превосходное качество товара.

У нас всегда:

  • Большой выбор кабелей и проводов различного назначения.
  • Самые низкие цены.
  • Высококвалифицированный обслуживающий персонал.
  • Выполнение заказов в короткие сроки.
  • Постоянно действующие выгодные скидки.
  • Быстрая доставка по первому требованию заказчика во все регионы страны.

Конструктивное исполнение, технические параметры и эксплуатационные характеристики ПвВГнг(A)-LS 5x10ок(N,PE)-1 соответствуют международному стандарту МЭК-60502-2.

Кабель ПвВГнг(A)-LS 5x10ок(N,PE)-1 используют для трансляции и распределения электрической энергии в установках неподвижного типа на переменное напряжение 0,66 и 1,0 кВ частотой 50 Гц с заземленной либо с изолированной нейтралью, где время однофазного короткого замыкания на землю не больше 8 часов с общей годовой длительностью работы в режиме однофазного короткого замыкания на землю не больше 125 часов.

Кабель применим для групповой прокладки:

  • На трассах с разными уровнями по горизонтали, вплоть до вертикальных участков.
  • С учетом объема горючей нагрузки кабелей в наружных и внутренних электроустановках.
  • В сооружениях, зданиях и закрытых кабельных сооружениях.
  • В системах питания оборудования собственных нужд АЭС вне герметичной зоны.
  • Во взрывоопасных зонах.

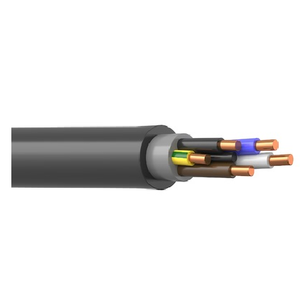

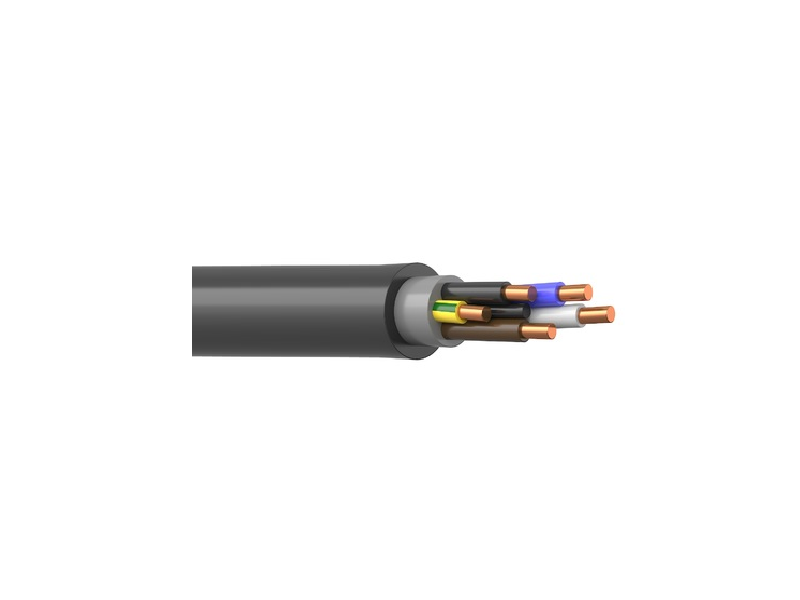

Конструкция кабеля ПвВГнг(A)-LS 5x10ок(N,PE)-1

В производстве кабеля ПвВГнг(A)-LS 5x10ок(N,PE)-1 использовались материалы, определившие его характерные свойства.

  • 1 – медная монопроволочная круглая жила сечением 10 кв. мм. В кабеле 5 жил.
  • 2 – изоляция жил из сшитого полиэтилена пероксидной сшивки. Идентификация жил осуществляется с помощью отличительной расцветки изоляции в соответствии с ГОСТ 31996-2012:

Серый или Белый и Коричневый или Красный, Черный, Синий, Зелено-Желтый.

  • 3 – заполнение всех внутренних и внешних пустот ПВХ пластикатом пониженной пожарной опасности с низким выделением дыма и газов, что придает круглую форму проводнику.
  • 4 – внутренняя оболочка из ПВХ пластиката, пожарная опасность которого понижена, с незначительным выделением дыма и газов при тлении и горении.
  • 5 – наружная оболочка из того же полимера, что указаны в позициях 3 и 4.

Характеристики

Сечение, мм 10
Относительная влажность воздуха (t° до 35°С), % 98
Макс. нагрев при КЗ, °С 250
Допустимый нагрев жил, °С по условию невозгорания при К. З. 400
Сопротивление изоляции, не менее, МОм/км 50
Индуктивное сопротивление кабеля, Ом/км 0,99
Температура окружающей среды, °С от -50 до +50
Активное сопротивление жилы, не более, Ом/км требует уточнения
Масса (расчетная), кг/км 1230
Радиус изгиба, мм 7,5 диаметров кабеля
Наружный диаметр, мм 19,5

Выполнение всех установленных правил эксплуатации доведет время функционирования кабеля ПвВГнг(A)-LS 5x10ок(N,PE)-1 до срока, заявленного производителем – 30 лет.

  • Номинальное переменное напряжение 0,66 и 1,0 кВ частотой 50 Гц.
  • Климатическое исполнение В, категория размещения 1 – 5 согласно ГОСТ 15150-69.
  • Температурный диапазон эксплуатации -50/+50°С.
  • Минимальная температура прокладки без предварительного прогрева проводника – -15°С.
  • Не влияет на работу изделия относительная влажность воздуха до 98% при +35°С.
  • Сопротивление изоляции жил (t=20°С) не меньше – 50 МОм/км.
  • Активное сопротивление жилы (t=20°С), не более – требует уточнения.
  • Индуктивное сопротивление кабеля –  0,099 Ом/км.
  • Длительно допустимые токовые нагрузки:

 в нормальном режиме при 100% загрузке:

 - в воздухе – 72 А;

 - на земле – 79 А;

 при перегрузке:

 - в воздухе – 87 А;

 - на земле – 93 А.

  • Ток односекундного К. З. – 1.36 кА.
  • Допустимый нагрев жил:

 - длительно допустимый – 90°С;

 - в режиме перегрузки – 130°С;

 - предельно допустимый при коротком замыкании (продолжительность К. З. не более 5 с) – 250°С;

 - по условию невозгорания при К. З. – 400°С.

  • Прочность материала оболочки при растягивании – 50 Н/кв. мм.
  • Расчетная масса – 1230 кг/км.
  • Внешний диаметр – 19,5 мм. Радиус изгиба не меньше 7,5 наружных диаметров.
  • Строительная длина – 450 м.
  • Срок службы – 30 лет.
