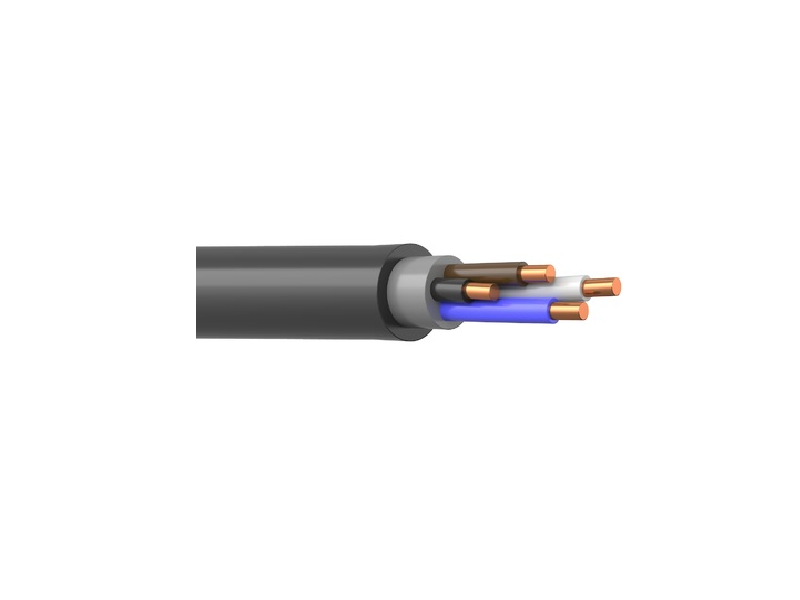

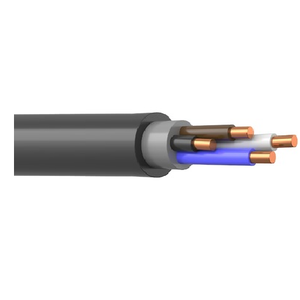

Кабель ПвВГнг(A)-LS 3x25+1x16
Основные параметры
| Марка | ПвВГнг(A)-LS 3x25+1x16 |
|---|---|
| Материал жилы | медь |
| Количество жил | 3+1 |
| Сечение, мм2 | 25+16 |
| Материал изоляции жил | сшитый полиэтилен |
| Материал оболочки | ПВХ пониженной пожарной опасности |
Расшифровка ПвВГнг(A)-LS 3x25+1x16
В условном обозначении кабеля ПвВГнг(A)-LS 3x25+1x16 зашифрована информация о материалах, примененных при производстве проводника, об особенностях конструкции и даны сведенья о числовых параметрах конкретного типоразмера.
- Пв – изоляция из сшитого полиэтилена (ПЭ);
- В – винил, оболочка из поливинилхлоридного (ПВХ) пластиката;
- Г – «голый», защитный покров отсутствует;
- нг – не распространяет горения при групповой прокладке;
- (А) – класс пожарной безопасности категория А;
- LS – (low smoke) выделение дыма и газов при горении пониженное;
- 3+1 – число жил;
- 25+16 – сечение жилы, записанное в квадратных миллиметрах.
Сарансккабель Сарансккабель
Условия оплаты и доставки ПвВГнг(A)-LS 3x25+1x16
Купить кабель ПвВГнг(A)-LS 3x25+1x16 могут юридические и физические лица по безналичной оплате. Физические лица могут оплатить товар в банковском приложении по реквизитам или в отделении банка. В цену ПвВГнг(A)-LS 3x25+1x16 уже включен НДС. Кабель соответствует ГОСТу и имеет все необходимые сертификаты.
Доставка кабеля ПвВГнг(A)-LS 3x25+1x16 возможна по Москве и Московской области со склада по адресу г.Москва, ул.Складочная, дом 1, стр.5, ДЦ «Гульден». Доставка в другие города России осуществляется с помощью транспортных компаний ПЭК, Деловые Линии, ЖелДорЭкспедиция или других по согласованию.
Характеристики ПвВГнг(A)-LS 3x25+1x16
| Марка | ПвВГнг(A)-LS 3x25+1x16 |
|---|---|
| Материал жилы | медь |
| Количество жил | 3+1 |
| Сечение, мм2 | 25+16 |
| Материал изоляции жил | сшитый полиэтилен |
| Материал оболочки | ПВХ пониженной пожарной опасности |
| Номинальное переменное напряжение, кВ | 0,66/1 |
| Номинальная частота, Гц | 50 |
| Относительная влажность воздуха (t° до 35°С), % | 98 |
| Температура окружающей среды, °С | от -50 до +50 |
| Минимальная температура монтажа, °С | -15 |
| Масса (расчетная), кг/км | 2250 |
| Наружный диаметр, мм | 26 |
| Радиус изгиба, мм | 7,5 диаметров кабеля |
| ГОСТ, ТУ | ГОСТ 31996-2012 |
| Срок службы, лет | 30 |
Выполнение всех установленных правил эксплуатации доведет время функционирования кабеля ПвВГнг(A)-LS 3x25+1x16 до срока, заявленного производителем – 30 лет.
- Номинальное переменное напряжение 0,66 и 1,0 кВ частотой 50 Гц.
- Климатическое исполнение В, категория размещения 1 – 5 согласно ГОСТ 15150-69.
- Температурный диапазон эксплуатации -50/+50°С.
- Минимальная температура прокладки без предварительного прогрева проводника -15°С.
- Не влияет на работу изделия относительная влажность воздуха до 98% при +35°С.
- Сопротивление изоляции жил (t=20°С) не меньше – 50 МОм/км.
- Активное сопротивление жилы (t=20°С), не более – 0,74 Ом/км.
- Индуктивное сопротивление кабеля – 0,06 Ом/км.
- Длительно допустимые токовые нагрузки в нормальном режиме при 100% загрузке:
- в воздухе – 112 А;
- на земле – 133 А;
- Ток односекундного К. З. – 2,78 кА.
- Допустимый нагрев жил:
- длительно допустимый – 90°С;
- в режиме перегрузки – 130°С;
- предельно допустимый при коротком замыкании (продолжительность К. З. не более 5 с) – 250°С;
- по условию невозгорания при К. З. – 400°С.
- Прочность материала оболочки при растягивании – 50 Н/кв. мм.
- Расчетная масса – 2250 кг/км.
- Внешний диаметр – 26 мм.
- Радиус изгиба не меньше 7,5 наружных диаметров.
- Строительная длина – от 200 до 450 м.
- Срок службы – 30 лет.
