Кабель СБ 3х150-6

Цена Наличие Заказ
3 629
RUB
В наличии
м
Купить в 1 клик
Купить СБ 3х150-6
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Эм-кабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: СБ 3х150-6 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки

Содержание:

Характеристики

Марка
СБ 3х150-6
Количество жил
3
Материал жилы
медь
Материал изоляции
пропитанная бумага
Сечение, мм
150
Номинальная частота, Гц
50
Температура окружающей среды, °С
-50 до +50
Относительная влажность воздуха (t° до 35°С), %
98
Масса (расчетная), кг/км
8050
Наружный диаметр, мм
49
Срок службы, лет
30
Максимальная рабочая температура жилы, °С
+60
Максимальная рабочая температура жилы при перегрузке, °С
+80
Нормативные акты
ГОСТ 18410-73
Минимальный радиус изгиба для одножильного кабеля
25 диаметров
Минимальный радиус изгиба для многожильного кабеля
15 диаметров

Свойства и особенности использования СБ 3х150-6

     Наиболее востребованными всегда остаются кабели с пропитанной бумажной изоляцией.  СБ 3х150-6 относится именно к таким. Купить данную марку по низкой цене в Москве с поставкой во все регионы нашей страны рекомендуем на нашем сайте. Он используется для передачи и распределения электрической энергии в неподвижных установках. Это довольно сложный многослойный по своей структуре проводник, что защищает его от деформации и растягивания. Именно поэтому главным предназначением является прокладка в грунте (траншеях) без применения дополнительной защиты.

     Входящая в его состав оболочка из свинца, обладающая герметичностью, защищает от механических воздействий и проникновения влаги. Броня из стальных лент предохраняет жилы от повреждений. Сульфатная бумага, пропитанная вязким изолирующим составом, в качестве изоляции, позволяет использовать продукт в трассах с уклонами.

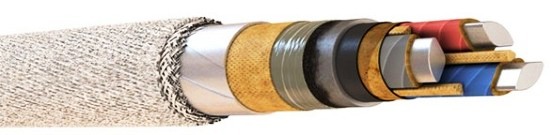

kable_silovoy_SB

     При этом существуют некоторые ограничения прокладывания трасс в зависимости от коррозионной активности грунта, если она:

  • низкая, наличие или отсутствие блуждающих токов не влияют;
  • средняя требует отсутствия таковых.

     Во время эксплуатации необходимо исключать растягивающие усилия. Кроме того, уклоны по высоте не должны превышать пятнадцати метров. Высокая надежность и значительный срок службы делают его популярным и привлекательным для потребителя. Всегда доступна полная информация о нужном товаре на нашем сайте. Приобретение необходимого количества кабеля превосходного качества по лучшей цене доступно прямо из дома в интернет – магазине города Москвы. Доставка в любой регион – к услугам покупателя.

О чем говорит маркировка

Обратимся к приведенной записи:  СБ 3х150-6

Материал жил
отсутствие А  жила медная
Оболочка кабеля
С  свинцовая оболочка
Материал изоляции токопроводящих жил
Б  в составе проводника есть броня, которая состоит из двух стальных лент
Цифровая маркировка
3  число жил
150  сечение жилы (мм2)
6  напряжение (кВ)
Нормативные акты
ГОСТ или ТУ изготовителя  ГОСТ 18410-73

     Видео ниже ознакомит с монтажом соединительной муфты для силового трехжильного кабеля с пропитанной бумажной изоляцией:

Конструкция кабельного изделия

Довольно сложную многослойную конструкцию имеет данный проводник.

sb_kabel

1 – основной элемент силового кабеля, жила, проводящая ток, выполнена из меди. Изготавливается из монолитной круглой проволоки или цельнотянутой в форме сектора, это однопроволочная жила. Многопроволочная состоит из небольшого числа проволок малого диаметра, уплотненных и скрученных между собой, форма ее также может быть круглой или секторной.

2 – все проводники имеют слой бумаги на основе сульфатной целлюлозы, которая пропитана вязким изоляционным маслоканифольным составом, изолирующим их друг от друга. Для комфортной работы наносится маркировка для идентификации жил. Она выполняется нанесением цветных полос или тиснением цифрами.

3 – промежутки между отдельными проводниками заполняются бумажными жгутами для придания круглой формы кабелю.

4 - сверху наносится поясная изоляция, материалом служит тот же состав, что в поз. 2.

5 – экран из бумаги, проводящей ток, используют для напряжений 6 кВ и выше.

6 – вся конструкция помещается в оболочку из свинца для защиты от повреждений и влаги.

7 – поверх свинцовой оболочки наносится слой битума и обматывается крепированной бумагой, чтобы избежать повреждений лентами брони.

8 – слой из двух намотанных стальных лент, который служит броней.

9 – внешний покров представляет собой слой из волокнистых материалов.

Технические данные

     Использование СБ 3х150-6 разрешено, начиная от низких температур (-50°) и заканчивая высокими плюсовыми значениями (+50°). Однако ведение прокладки и монтажа разрешается, если температура не опускается ниже нуля. Выдерживает девяносто восьми процентную влажность при плюс тридцати пяти градусах. Там, где существует необходимость изгибать кабель, следует выполнять условие, что радиус изгиба не должен быть меньше пятнадцати кратной величины его наружного диаметра.

     Когда в трассах существуют участки с уклонами по высоте, нужно помнить: запрещено использование проводника для уклонов свыше пятнадцати метров. Для надежности необходимо применять стопорные муфты.

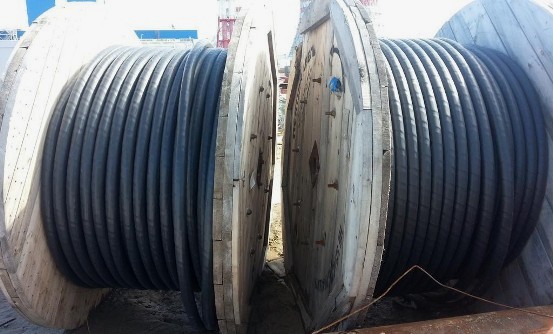

Buhta provod SB

     Некоторые данные, характеризующие проводник СБ 3х150-6, указаны в таблице:

Допустимая токовая нагрузка, АМаксимальное сопротивление жилы при t=20°C, Ом/км
 при прокладке на воздухепри прокладке в земле
3923580,124



     Приведенная выше информация убеждает в надежности и долговечности СБ 3х150-6, его свойства делают проводник незаменимым при прокладывании трасс в грунте (траншеях). Отпадает необходимость использования дополнительных мер защиты, что удешевляет процесс. Достоверную и полную информацию о кабельном изделии, наличие на складах, оптовой стоимости и цене в розницу предоставляет наш сайт. Не выходя из дома предоставляется возможность оформить заказ и приобрести необходимое количество этого кабельного изделия по лучшей цене, из существующих на рынке, в московском интернет – магазине. По первому требованию покупателя купленный товар будет доставлен в любой регион Российской Федерации.

     Видео ниже ознакомит с монтажом  соединительно-переходной муфты с кабеля с бумажной, пропитанной изоляцией :
