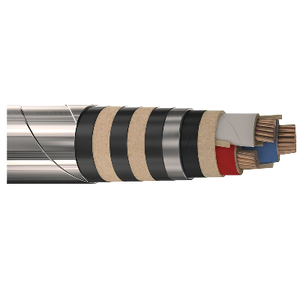

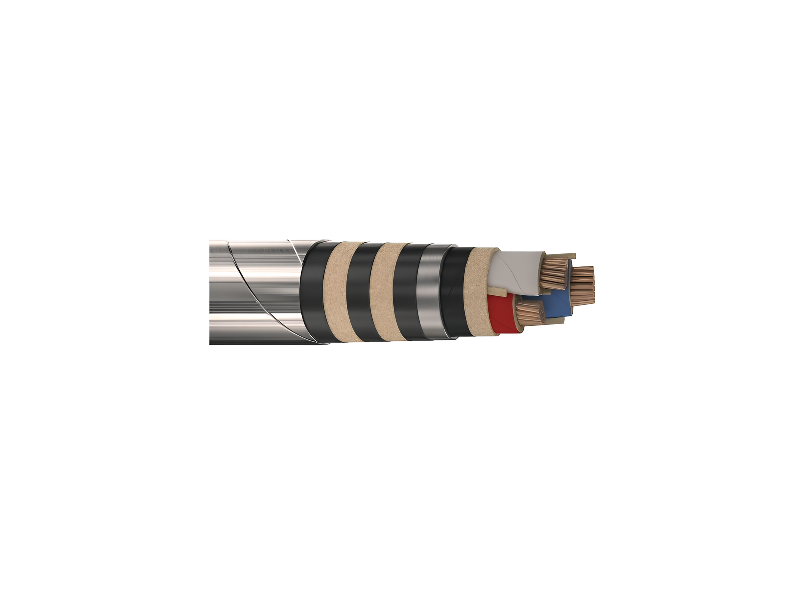

Кабель СБГ 3x120-10
Основные параметры
| Марка | СБГ 3x120-10 |
|---|---|
| Количество жил | 3 |
| Сечение, мм2 | 120 |
| Материал жилы | медь |
| Материал изоляции жил | бумажная пропитанная |
| Материал внутренней оболочки | свинцовая |
Расшифровка СБГ 3x120-10
Условное обозначение кабеля СБГ 3x120-10 содержит данные о наличии определенных элементов и о материалах для их изготовления, а также числовые параметры данного варианта исполнения.
- С – свинцовая оболочка, как защитный элемент.
- Б – броня из стальных лент.
- Г – «голый», защитных покровов нет.
- 3 – число жил.
- 120 – поперечное сечение жилы в квадратных миллиметрах.
- 10 – номинальное напряжение кВ.
Сарансккабель Сарансккабель
Условия оплаты и доставки СБГ 3x120-10
Купить кабель СБГ 3x120-10 могут юридические и физические лица по безналичной оплате. Физические лица могут оплатить товар в банковском приложении по реквизитам или в отделении банка. В цену СБГ 3x120-10 уже включен НДС. Кабель соответствует ГОСТу и имеет все необходимые сертификаты.
Доставка кабеля СБГ 3x120-10 возможна по Москве и Московской области со склада по адресу г.Москва, ул.Складочная, дом 1, стр.5, ДЦ «Гульден». Доставка в другие города России осуществляется с помощью транспортных компаний ПЭК, Деловые Линии, ЖелДорЭкспедиция или других по согласованию.
На этой странице вы сможете рассчитать примерные стоимость и срок доставки в регионы России с помощью транспортных компаний:
Характеристики СБГ 3x120-10
| Марка | СБГ 3x120-10 |
|---|---|
| Количество жил | 3 |
| Сечение, мм2 | 120 |
| Материал жилы | медь |
| Материал изоляции жил | бумажная пропитанная |
| Материал внутренней оболочки | свинцовая |
| Материал наружной оболочки | отсутствует |
| Номинальное переменное напряжение, кВ | 10 |
| Номинальная частота, Гц | 50 |
| Относительная влажность воздуха (t° до 35°С), % | 98 |
| Температура окружающей среды, °С | -50 до +50 |
| Класс пожарной безопасности | O1.8.2.5.4 |
| Масса (расчетная), кг/км | 7500 |
| Наружный диаметр, мм | 47,5 |
| Радиус изгиба, мм | 15 диаметров |
| ГОСТ, ТУ | ГОСТ 18410-73 |
| Срок службы, лет | 30 |
Время функционирования кабеля СБГ 3x120-10 зависит от выполнения всех установленных правил эксплуатации кабельной продукции.
- Номинальное напряжение переменного тока – 10 кВ частотой 50 Гц.
- Диапазон рабочих температур -50/+50°С.
- Минимальная температура прокладки – 0°С, дальнейшее ее понижение приводит к затвердению битума и может вызвать повреждение кабеля, чтобы избежать этого, нужен прогрев кабеля для размягчения битума.
- При +35°С стойкость к воздействию относительной влажности воздуха до 98%.
- Разность уровней по трассе не больше 15 м.
- Расчетный вес – 7500 кг/км.
- Наружный диаметр – 47,5 мм.
- Минимальный радиус изгиба, не меньше 15 наружных диаметров.
- Индуктивное сопротивление кабеля – 1,05 Ом/км.
- Активное сопротивление кабеля – 200 Ом/км.
- Сопротивление бумажной пропитанной изоляции – 200 МОм/км.
- Длительно допустимые токи нагрузки при прокладке:
- на воздухе – требует уточнения;
- в земле – требует уточнения.
- Допустимые температуры нагрева жил в зависимости от состава бумажной пропитки:
- Длительно допустимые в нормальном режиме – 70/60°С;
- При перегрузке – 90/80°С;
- Предельная при К. З. – 200°С.
- Срок службы – 30 лет.
