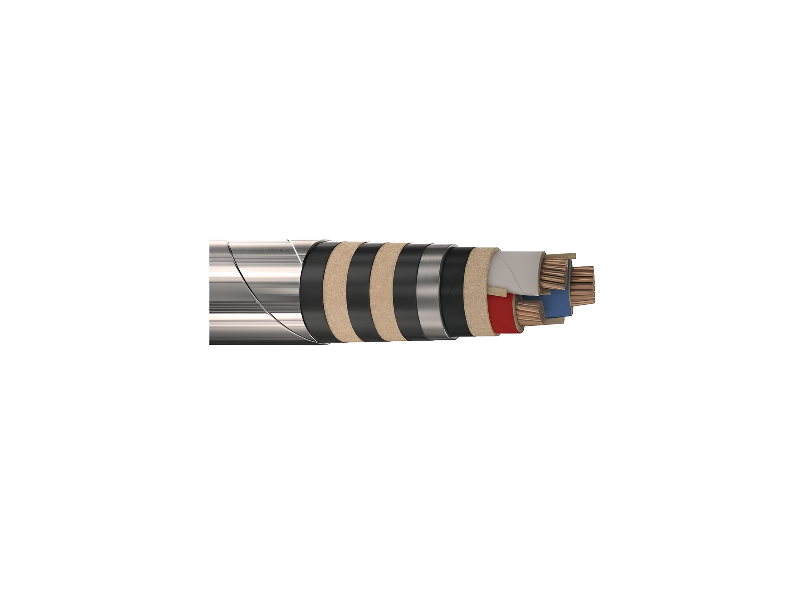

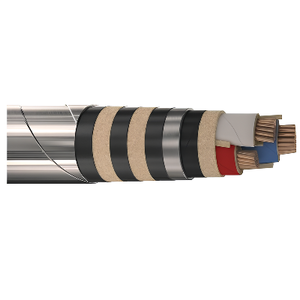

Кабель СБГ 3х150-6

Сарансккабель
Цена Наличие Заказ
3754
RUB In stock
В наличии
м
Купить в 1 клик
Купить СБГ 3х150-6
  • *Ваше имя:

  • *Ваш телефон:

  • *Ваш email:

  • *Ваш адрес или отделение службы доставки:

  • *Условия пользовательского соглашения:

  • Ваш комментарий:

  • Поля отмеченные * обязательны к заполнению!

Доставка: Москва и регионы
Производитель - завод Сарансккабель
  • Доставим Ваш товар быстро
    Доставку XCABEL осуществляет как по Москве, так и по Московской области в максимально быстрые сроки. Звоните! +7 (495) 127-04-27
  • Интересует низкая цена?
    На нашем сайтеВы можете купить товар: СБГ 3х150-6 оптом по очень низким ценам
    Сумма минимального заказа: 30000 рублей
  • Консультация онлайн
    Нужно помочь с выбором кабеля? Оставляйте Ваши вопросы в чате и мы обязательно на них ответим в кратчайшие сроки
Характеристики
Марка СБГ 3х150-6
Количество жил 3
Материал жилы Медь
Материал изоляции пропитанная бумага
Сечение, мм 150
Номинальная частота, Гц 50
Температура окружающей среды, °С -50 до +50
Относительная влажность воздуха (t° до 35°С), % 98
Наружный диаметр, мм 47
Срок службы, лет 30
Максимальная рабочая температура жилы при перегрузке, °С +80
Масса (расчетная), кг/м 7,9
Нормативные акты ГОСТ 18410-73
Минимальный радиус изгиба для одножильного кабеля 25
Минимальный радиус изгиба для многожильного кабеля 15

Использование СБГ 3х150-6

     СБГ 3х150-6 предназначен для приема, трансляции и перераспределения электрической энергии в неподвижных установках стационарного типа в сетях переменного тока напряжением до десяти киловольт. Свойства, которыми обладает данный проводник, дают возможность использовать его в прокладывании трасс на открытом пространстве над землей, если существует опасность механических повреждений во время эксплуатации.

     Из-за наличия стальной брони он способен выдерживать значительные механические действия и даже ударную волну, возникающую во время взрывов. Поэтому его применение распространяется на взрывоопасные зоны. Основное применение данной разновидности силовых кабелей с пропитанной бумажной изоляцией - прокладывание трасс, где проходят взрывные работы, присутствует постоянная возможность возникновения взрывов.

sbg

     Прокладывание цепей с использованием данного кабеля может проводиться в:

  • каналах;
  • туннелях;
  • блоках;
  • постройках с вероятностью проникновения грунтовых вод, если нет опасности механических повреждений и больших усилий растягивания.

     Изложенное выше убеждает в правильности выбора СБГ 3х150-6 для трасс, проходящих в местах, где будут постоянно проводиться взрывные работы. На нашем сайтеможно ознакомиться с полной информацией о данном продукте кабельной промышленности. Оформление заказа и покупку необходимого количества товара по превосходной цене отличного качества совершайте прямо из дома в московском интернет – магазине. Доставка – во все регионы России.

Что скрывает маркировка

О чем может рассказать следующая запись СБГ 3х150-6:

Материал жил
отсутствие А  жила из меди
Оболочка кабеля
С  оболочка из свинца
Материал изоляции токопроводящих жил
Б  в составе проводника находится броня, представляющая собой две ленты из стали
Дополнительная защита
Г  защитные покровы отсутствуют
Цифровая маркировка
3  число жил
150  поперечное сечение (мм2)
6  напряжение (кВ)
Нормативные акты
ГОСТ или ТУ изготовителя  ГОСТ 18410-73


      Видео ознакомит с правилами по монтажу муфты:

Конструктивный состав

Обратимся к представленному изображению для ознакомления с составными частями кабеля:

sbg shema

– основной составляющей выступает проводящая ток медная жила, Она изготавливается из монолитной проволоки или из нескольких проволок маленького диаметра, которые скручиваются и уплотняются при изготовлении. Форма сечения круг или сектор;

– фазная изоляция выполняется из бумаги на основе сульфатной целлюлозы, пропитанной специальным вязким изолирующим составом (смесью минеральных масел и канифоли). Идентификация фаз осуществляется путем маркирования жил цветом изоляции или нанесением цифр;

3  все пустоты между изолированными жилами заняты специальными уплотненными бумажными жгутами;

4  поясная изоляция укрепляет конструкцию и делает форму кабеля круглой, она представляет собой прослойку из бумаги (на основе сульфатной целлюлозы), пропитанной составом, который придает ей вязкость;

– прослойка из бумаги, проводящей ток, служит экраном, его устанавливают в проводниках, работающих на 6,0 киловольт и больше;

– следом располагается оболочка, представляющая собой выпрессованную трубку из свинца;

– под броню устанавливается подушка,изготовленная из битума и крепированной бумаги;

– завершает конструкциюслой из двух стальных лент, которые выступают защитной броней.

Эксплуатационные границы и некоторые технические данные

     Выполнение монтажных работ и проведение прокладки и без предшествующего подогрева проводника разрешается, если температура плюсовая. Эксплуатировать его можно, начиная с сильных холодов (-50°) и доходя до большой жары (+50°). Если в трассах имеются изгибы и повороты, выкладывать проводник необходимо так, чтобы наименьший радиус изгиба не был меньше: в случае одножильного исполнения – двадцати пяти его наружных диаметров; а многожильного – пятнадцати.

     Возгорание не происходит при прокладывании одиночных трасс. Присутствие в трассах участков с уклонами также требует выполнения условий: запрещается прокладка кабеля на 1,0 кВ, если разница уровней превышает двадцать пять метров; для проводников на 6,0 и 10,0 киловольт эта величина уменьшается до пятнадцати. Разница уровней по высоте больше 15 метров требует применения стопорных муфт для фиксации проводника.

SBG Buhta kabel

     Температура жил не должна превышать значений, указанных в таблице ниже:

Напряжение, кВ Температура, °С

 длительно допустимая для однжильных

или отдельно изолированной каждой жиле

максимальная при токе КЗ максимальная при перегрузке
180250105
6-200105
10-20090
20, 3565130-



      Предстоит прокладывание трасс в местах, где постоянно проводятся взрывные работы или в производственных помещениях с большой вероятностью взрывов, лучшим выбором будет СБГ 3х150-6. Удобным является наличие в одном проводнике фазной жилы, нулевой и заземления. За подробными данными обращайтесь на наш сайт. Не выходя из дома приобрести необходимый товар по приемлемой цене и превосходного качества в интернет–магазине Москвы. Осуществляется доставка по требованию клиента.

     Видео покажет процесс изготовления электрического кабеля:
