Кабель СБГ 3x95-1

Основные параметры

Оболочка свинцовая
Сечение, мм 95
Наружный покров отсутствует
Относительная влажность воздуха (t° до 35°С), % 98
Температура окружающей среды, °С -50 до +50
Допустимый нагрев жил, °С в нормальном режиме 80/65

Расшифровка СБГ 3x95-1

Условное обозначение кабеля СБГ 3x95-1 содержит данные о наличии определенных элементов и о материалах для их изготовления, а также числовые параметры данного варианта исполнения.

  • С – свинцовая оболочка, как защитный элемент.
  • Б – броня из стальных лент.
  • Г – «голый», защитных покровов нет.
  • 3 – число жил.
  • 95 – поперечное сечение жилы в квадратных миллиметрах.
  • 1 – номинальное напряжение кВ.
Сарансккабель Сарансккабель
В наличии
Цена:
2348c
RUB In stock
Сумма всего заказа не менее 2000 руб
Доставка: Москва и регионы
м
Запрос коммерческого предложения
Кабель СБГ 3x95-1
  • Копия вашего запроса отправится вам на E-mail, чтобы мы продолжили с вами качественного взаимодействие
0.0 (голосов 0)
5 stars - based on 1 reviews 5
Производитель - завод Сарансккабель Сарансккабель Сарансккабель
Производитель - завод Сарансккабель

Сфера применения СБГ 3x95-1

Силовой бронированный кабель СБГ 3x95-1 в свинцовой оболочке без наружного покрова, код ОКП 3531130700, изготавливается с выполнением требований ГОСТ 18410-73.

Приобрести необходимый метраж этого вида кабеля приглашаем в московский интернет-магазин «Икс кабель».

Мы сотрудничаем с проверенными надежными отечественными производителями кабельно-проводниковой продукции. Весь представленный для реализации ассортимент имеет сертификаты соответствия и другие необходимые документы, гарантирующие превосходное качество.

Посетив наш магазин, вы убедитесь, что здесь:

  • Широкий ассортимент кабелей и проводов.
  • Самые доступные цены.
  • Высокий профессионализм персонала.
  • Короткие сроки выполнения заявок.
  • Постоянно действующие выгодные скидки.
  • Быстрая доставка по всей стране.

Кабель СБГ 3x95-1 используется для передачи и распределения электроэнергии в установках неподвижного типа, функционирующих в сетях переменного тока с напряжением 1 кВ частотой 50 Гц. Может применяться в сетях постоянного тока.

Проводником выполняют одиночные прокладки в кабельных сооружениях и производственных помещениях.

Допускается прокладка группами лишь в электроустановках наружного типа и в тех производственных помещениях, где присутствие персонала периодическое, при этом нужно использовать пассивную защиту от огня.

Кабелем СБГ 3x95-1 пользуются в пожароопасных помещениях, в блоках, во взрывоопасных зонах.

Ведут трассы в воздухе при наличии опасности механических повреждений.

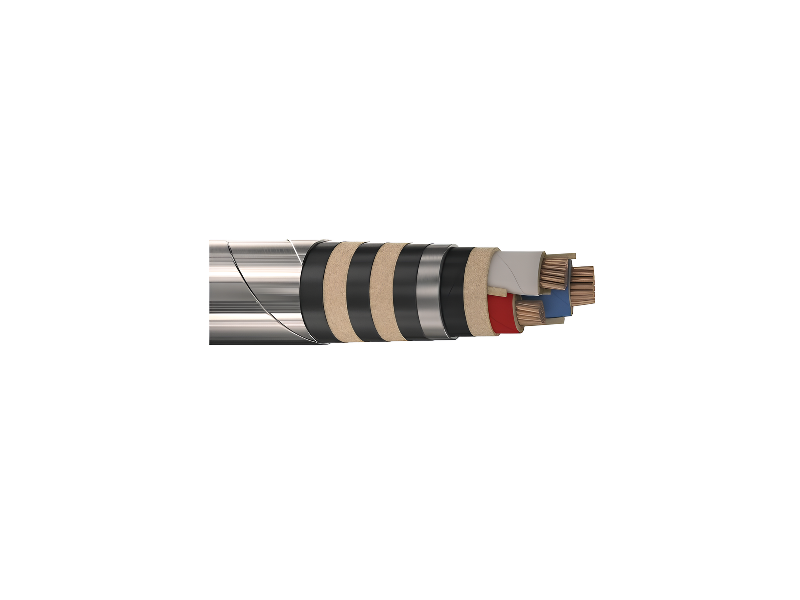

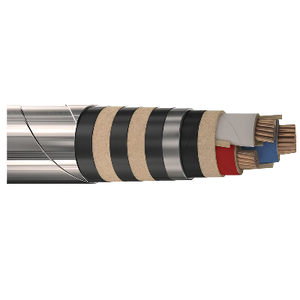

Конструкция кабеля СБГ 3x95-1

Кабель СБГ 3x95-1 содержит дополнительные защитные элементы.

  • 1 – три токопроводящих медных жилы секторной формы с площадью поперечного сечения каждой 95 кв. мм. Жила – многопроволочная, состоит из нескольких проволок небольшого диаметра (минимальное число проволок – 18).
  • 2 – фазная бумажная изоляция с пропиткой вязким изоляционным пропиточным составом. Маркировка жил может выполняться двумя способами и служит для их идентификации:

 - Цифровая – нанесение цифр: 1, 2, 3.
 - Цветовая – с помощью цветных лент на жилах, окраска: белая или жёлтая, синяя или зеленая, красная или малиновая.

  • 3 – заполнение промежутков между скрученными жилами жгутами из бумаги для сохранения круглой формы изделия и жесткости конструкции.
  • 4 – поясная бумажная изоляция с пропиткой вязким изоляционным пропиточным составом.
  • 5 – экран из электропроводящей бумаги, препятствующий распространению собственного электромагнитного поля проводника в пространство и заслоняющий его от внешних излучений.
  • 6 – герметичная оболочка из свинца, предохраняющая от влаги и влияния агрессивной среды.
  • 7 – подушка толщиной 1,5 мм из дважды повторяющихся слоев: *битумного состава или битума, крепированной или кабельной пропитанной бумаги, битумного состава или битума*.
  • 8 – броня из стальных черных либо оцинкованных лент. Номинальная толщина ленты 0,5 мм. Черные ленты должны иметь покрытие битумом и материалом, предохраняющем витки кабеля от слипания.
  • Наружного покрова нет.

Характеристики

Оболочка свинцовая
Сечение, мм 95
Наружный покров отсутствует
Относительная влажность воздуха (t° до 35°С), % 98
Температура окружающей среды, °С -50 до +50
Допустимый нагрев жил, °С в нормальном режиме 80/65
Допустимый нагрев жил, °С при перегрузке 105/90
Предельный при К. З. 250
Длительно допустимая токовая нагрузка, А в земле 287
Длительно допустимая токовая нагрузка, А на воздухе 301
Сопротивление изоляции, не менее, МОм/км 100
Масса (расчетная), кг/км 4900
Радиус изгиба, мм 15 диаметров
Наружный диаметр, мм 34,0

Время функционирования кабеля СБГ 3x95-1 зависит от выполнения всех установленных правил эксплуатации кабельной продукции.

  • Номинальное напряжение переменного тока – 1 кВ частотой 50 Гц.
  • Диапазон рабочих температур -50/+50°С.
  • Минимальная температура прокладки – 0°С, дальнейшее ее понижение приводит к затвердению битума и может вызвать повреждение кабеля, чтобы избежать этого, нужен прогрев кабеля для размягчения битума.
  • При +35°С стойкость к воздействию относительной влажности воздуха до 98%.
  • Разность уровней по трассе не больше 15 м.
  • Расчетный вес – 4900 кг/км.
  • Наружный диаметр – 34,0 мм.
  • Минимальный радиус изгиба, не меньше 15 наружных диаметров.
  • Индуктивное сопротивление кабеля – 0,06 Ом/км.
  • Активное сопротивление жилы постоянному току (t=20°С) – 0,194 Ом/км.
  • Сопротивление бумажной пропитанной изоляции – 100 МОм/км.
  • Длительно допустимые токи нагрузки при прокладке:

 - на воздухе – 301 А;

 - в земле – 287 А.

  • Допустимые температуры нагрева жил в зависимости от состава бумажной пропитки:

 - Длительно допустимые в нормальном режиме – 80/65°С;

 - При перегрузке – 105/90°С;

 - Предельная при К. З. – 250°С.

  • Срок службы – 30 лет.
