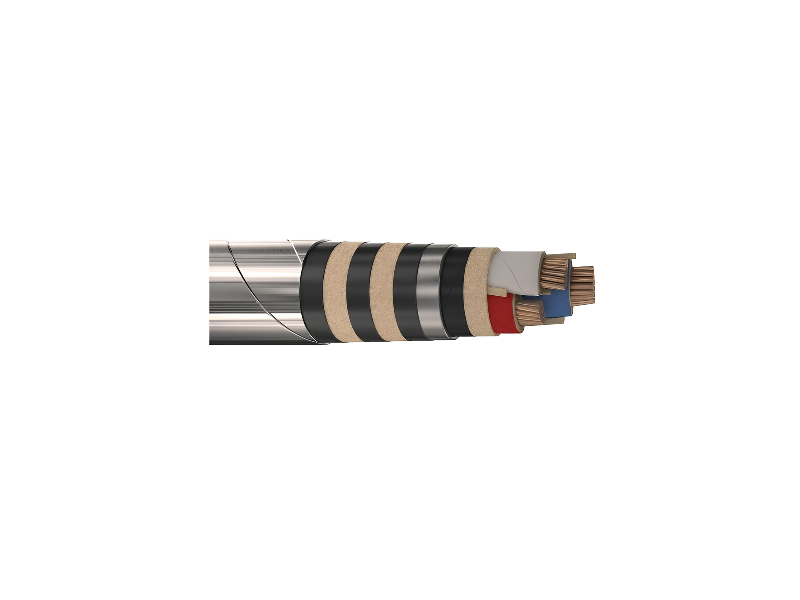

Кабель СБГ 3x95-10
Основные параметры
| Оболочка | свинцовая |
|---|---|
| Сечение, мм | 95 |
| Наружный покров | отсутствует |
| Относительная влажность воздуха (t° до 35°С), % | 98 |
| Температура окружающей среды, °С | -50 до +50 |
| Допустимый нагрев жил, °С в нормальном режиме | 70/60 |
Расшифровка СБГ 3x95-10
Условное обозначение кабеля СБГ 3x95-10 содержит данные о наличии определенных элементов и о материалах для их изготовления, а также числовые параметры данного варианта исполнения.
- С – свинцовая оболочка, как защитный элемент.
- Б – броня из стальных лент.
- Г – «голый», защитных покровов нет.
- 3 – число жил.
- 95 – поперечное сечение жилы в квадратных миллиметрах.
- 10 – номинальное напряжение кВ.
Сарансккабель Сарансккабель
Условия оплаты и доставки СБГ 3x95-10
Купить кабель СБГ 3x95-10 могут юридические и физические лица по безналичной оплате. Физические лица могут оплатить товар в банковском приложении по реквизитам или в отделении банка. В цену СБГ 3x95-10 уже включен НДС. Кабель соответствует ГОСТу и имеет все необходимые сертификаты.
Доставка кабеля СБГ 3x95-10 возможна по Москве и Московской области со склада по адресу г.Москва, ул.Складочная, дом 1, стр.5, ДЦ «Гульден». Доставка в другие города России осуществляется с помощью транспортных компаний ПЭК, Деловые Линии, ЖелДорЭкспедиция или других по согласованию.
Характеристики СБГ 3x95-10
| Оболочка | свинцовая |
|---|---|
| Сечение, мм | 95 |
| Наружный покров | отсутствует |
| Относительная влажность воздуха (t° до 35°С), % | 98 |
| Температура окружающей среды, °С | -50 до +50 |
| Допустимый нагрев жил, °С в нормальном режиме | 70/60 |
| Допустимый нагрев жил, °С при перегрузке | 90/80 |
| Предельный при К. З. | 200 |
| Длительно допустимая токовая нагрузка, А в земле | требует уточнения |
| Длительно допустимая токовая нагрузка, А на воздухе | требует уточнения |
| Сопротивление изоляции, не менее, МОм/км | 200 |
| Масса (расчетная), кг/км | 6400 |
| Наружный диаметр, мм | 45,0 |
| Радиус изгиба, мм | 15 диаметров |
Время функционирования кабеля СБГ 3x95-10 зависит от выполнения всех установленных правил эксплуатации кабельной продукции.
- Номинальное напряжение переменного тока – 10 кВ частотой 50 Гц.
- Диапазон рабочих температур -50/+50°С.
- Минимальная температура прокладки – 0°С, дальнейшее ее понижение приводит к затвердению битума и может вызвать повреждение кабеля, чтобы избежать этого, нужен прогрев кабеля для размягчения битума.
- При +35°С стойкость к воздействию относительной влажности воздуха до 98%.
- Разность уровней по трассе не больше 15 м.
- Расчетный вес – 6400 кг/км.
- Наружный диаметр – 45,0 мм.
- Минимальный радиус изгиба, не меньше 15 наружных диаметров.
- Индуктивное сопротивление кабеля – 0,832 Ом/км.
- Активное сопротивление кабеля – 200 Ом/км.
- Сопротивление бумажной пропитанной изоляции – 200 МОм/км.
- Длительно допустимые токи нагрузки при прокладке:
- на воздухе – требует уточнения;
- в земле – требует уточнения.
- Допустимые температуры нагрева жил в зависимости от состава бумажной пропитки:
- Длительно допустимые в нормальном режиме – 70/60°С;
- При перегрузке – 90/80°С;
- Предельная при К. З. – 200°С.
- Срок службы – 30 лет.
