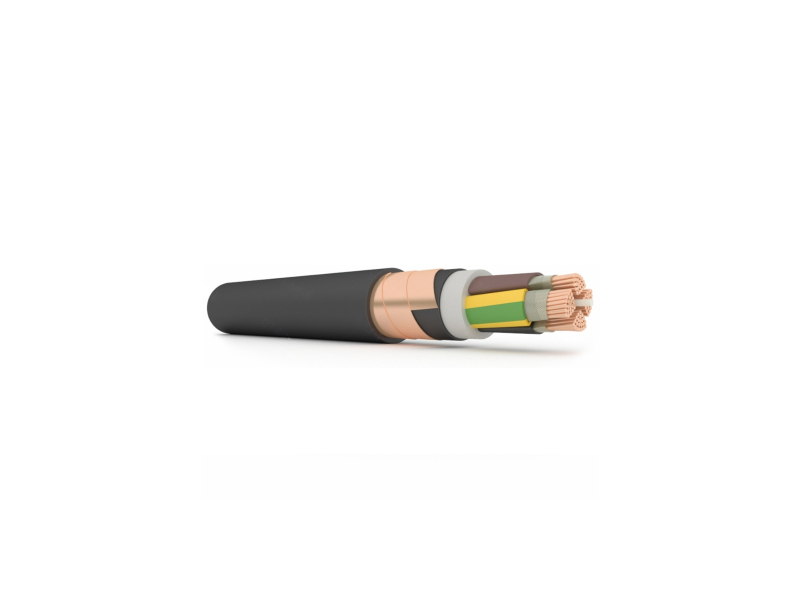

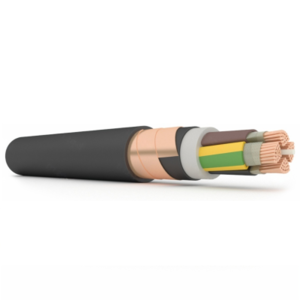

Кабель ВВГЭнг(А)-FRLSLTx 4x70
Основные параметры
| Марка | ВВГЭнг(А)-FRLSLTx 4x70 |
|---|---|
| Количество жил | 4 |
| Сечение, мм2 | 70 |
| Материал жилы | медь |
| Материал изоляции жил | ПВХ пониженной пожарной опасности |
| Экран | медные ленты |
Расшифровка ВВГЭнг(А)-FRLSLTx 4x70
Расшифровка обозначения ВВГЭнг(А)-FRLSLTx 4x70:
- В – изоляция жил из ПВХ пластиката;
- В – оболочка из ПВХ пластиката;
- Г – отсутствие защитных покровов;
- Э – экран;
- нг – не распространяет горение при прокладке пучками;
- (А) – категория по пожарной безопасности;
- FR – огнестойкое исполнение (fire resistant);
- LS – пониженное дымо- и газовыделение (low smoke);
- LTx – низкая токсичность продуктов горения (low toxic);
- 4 – количество жил;
- 70 – номинальное сечение жилы, мм².
Сарансккабель Сарансккабель
Условия оплаты и доставки ВВГЭнг(А)-FRLSLTx 4x70
Купить кабель ВВГЭнг(А)-FRLSLTx 4x70 могут юридические и физические лица по безналичной оплате. Физические лица могут оплатить товар в банковском приложении по реквизитам или в отделении банка. В цену ВВГЭнг(А)-FRLSLTx 4x70 уже включен НДС. Кабель соответствует ГОСТу и имеет все необходимые сертификаты.
Доставка кабеля ВВГЭнг(А)-FRLSLTx 4x70 возможна по Москве и Московской области со склада по адресу г.Москва, ул.Складочная, дом 1, стр.5, ДЦ «Гульден». Доставка в другие города России осуществляется с помощью транспортных компаний ПЭК, Деловые Линии, ЖелДорЭкспедиция или других по согласованию.
На этой странице вы сможете рассчитать примерные стоимость и срок доставки в регионы России с помощью транспортных компаний:
Характеристики ВВГЭнг(А)-FRLSLTx 4x70
| Марка | ВВГЭнг(А)-FRLSLTx 4x70 |
|---|---|
| Количество жил | 4 |
| Сечение, мм2 | 70 |
| Материал жилы | медь |
| Материал изоляции жил | ПВХ пониженной пожарной опасности |
| Экран | медные ленты |
| Материал оболочки | ПВХ пониженной пожарной опасности |
| Номинальное переменное напряжение, кВ | 0,66/1 |
| Номинальная частота, Гц | 50 |
| Относительная влажность воздуха (t° до 35°С), % | 98 |
| Температура окружающей среды, °С | -50 до +50 |
| Монтаж при температуре не ниже, °С | -15 |
| Класс пожарной опасности | П1б.1.2.1.2 |
| Усилия при протяжке, Н/мм2 | 50 |
| Масса (расчетная), кг/км | 4246 |
| Наружный диаметр, мм | 41 |
| Радиус изгиба | 7,5 наружных диаметров |
| ГОСТ, ТУ | ГОСТ 31996-2012 |
| Срок службы, лет | 30 |
Нормативный срок службы кабеля ВВГЭнг(А)-FRLSLTx 4x70 составляет не менее 30 лет при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.
Основные параметры:
- Номинальное напряжение – 0,66/1 кВ.
- Диапазон рабочих температур окружающей среды – от -50°С до +50°С.
- Температура монтажа без предварительного подогрева – не ниже -15°С.
- Минимальный радиус изгиба – не менее 7,5 наружных диаметров (для одножильного исполнения – до 10 диаметров).
- Относительная влажность воздуха – до 98% при температуре +35°С.
- Предел огнестойкости – до 180 минут.
- Класс пожарной безопасности – П1б.1.2.1.2.
Температура нагрева жил:
- +70°С – длительно допустимая;
- +90°С – при перегрузке;
- +250°С – при коротком замыкании (до 5 секунд);
- +400°С – предельная температура невозгорания при К.З.
Кабель ВВГЭнг(А)-FRLSLTx 4x70 предназначен для эксплуатации в сетях, где предъявляются повышенные требования к сохранению работоспособности линий в условиях пожара и к снижению токсического воздействия продуктов горения на людей и оборудование.
Способы монтажа ВВГЭнг(А)-FRLSLTx 4x70
Основные способы прокладки ВВГЭнг(А)-FRLSLTx 4x70:
1. Открытая прокладка – по стенам, потолкам и металлическим конструкциям с использованием скоб, клипс, кабельных лотков или коробов.
2. Прокладка в кабельных лотках и лестничных конструкциях – фиксируется с шагом, предотвращающим провисание. Металлические лотки обязательно заземляются.
3. Cкрытая прокладка – в штробах стен, трубах, гофрированных или жестких коробах, а также в бетонных конструкциях без растягивающих нагрузок.
4. Вертикальная прокладка – на многоэтажных объектах кабель закрепляется через интервалы для снижения нагрузки от собственного веса.
5. Проходы через стены и перекрытия – выполняются с использованием гильз и герметизацией огнестойкими составами для сохранения предела огнестойкости конструкции.
Монтаж кабеля выполняется при температуре не ниже -15°C. При эксплуатации важно учитывать допустимые токовые нагрузки в зависимости от способа прокладки и температуры окружающей среды. Перед вводом в эксплуатацию проводится проверка сопротивления изоляции мегомметром и контроль правильности подключения.
Отзывы
Здравствуйте!
Да, этот кабель специально разработан для групповой прокладки.
Аббревиатура в маркировке говорит сама за себя:
нг(А) — не распространяет горение при групповой прокладке по категории А (самая жесткая категория). То есть если пучок кабелей загорится, пламя не пойдет дальше по трассе.
FRLSLTx — огнестойкий (FR), с низким дымо- и газовыделением (LS), с низкой токсичностью продуктов горения (LTx).
Вывод: Кабель абсолютно подходит для прокладки пучками в кабельных лотках внутри помещений (в том числе с массовым пребыванием людей, так как он токсичность низкая). Главное условие — соблюдать правила монтажа (крепление, радиусы изгиба), указанные в проекте.
Насчёт заземления!
Вам нужно использовать либо 5-жильный кабель (например, 5x70), либо прокладывать два кабеля параллельно (один 4x70, второй 1x70), что неудобно и дорого. Либо использовать этот кабель только там, где земля не требуется (например, питание электродвигателя 380В без нуля, где земля берется отдельно от контура) — но обычно земля все равно нужна.
Рекомендация: Уточните проект или схему электроснабжения. Скорее всего, вам нужен кабель ВВГЭнг(А)-FRLSLTx 5x70 https://xcabel.ru/products/vvgenga-frlsltx-5x70
